AiC-MT Серия - Система 2-фазного шагового двигателя с обратной связью и поддержкой протокола Modbus TCP
AiC-MT Серия Система 2-фазного шагового двигателя с обратной связью и поддержкой протокола Modbus TCP
Драйверы шаговых двигателей серии AiC-MT с обратной связью и поддержкой протокола Modbus TCP на базе Ethernet обеспечивают высокий уровень совместимости между ведущими и ведомыми устройствами и могут управлять 254 осями.
Основные характеристики
- Система с обратной связью позволяет управлять положением в реальном времени
- Высокий момент привода при высокой частоте вращения без пропуска шагов
- Протокол Modbus TCP на базе Ethernet
- Управление до 254 осей по протоколу Modbus TCP с последовательным подключением к локальной сети (в комплект входит 2-портовый коммутатор Ethernet)
- Программное обеспечение atMotion на основе ОС Windows позволяет легко настраивать и контролировать параметры системы
- 7-сегментный дисплей для отображения параметров аварийных сигналов/состояний
- Доступны двигатели с встроенным тормозом
- Доступны двигатели со встроенным редуктором/приводным устройством
Система с обратной связью
Связь по протоколу Modbus TCP
Отсутствие колебаний в режиме стабилизации положения
Высокое быстродействие
Встроенный тормоз
Соединение типа «шлейф»
Управление несколькими осями
Схема комплектации системы с шаговым двигателем и обратной связью
Стандартная
| Питание | Обмен данными | Размер корпуса двигателя (типоразмер) | Двигатель | Драйвер | Комплект |
|---|---|---|---|---|---|
| Постоянный ток | Протокол - Modbus TCP | 42 мм | Ai-M-42SA | AiC-D-42SA-MT | AiC-42SA-MT |
| Ai-M-42MA | AiC-D-42MA-MT | AiC-42MA-MT | |||
| Ai-M-42LA | AiC-D-42LA-MT | AiC-42LA-MT | |||
| 56 мм | Ai-M-56SA | AiC-D-56SA-MT | AiC-56SA-MT | ||
| Ai-M-56MA | AiC-D-56MA-MT | AiC-56MA-MT | |||
| Ai-M-56LA | AiC-D-56LA-MT | AiC-56LA-MT | |||
| 60 мм | Ai-M-60SA | AiC-D-60SA-MT | AiC-60SA-MT | ||
| Ai-M-60MA | AiC-D-60MA-MT | AiC-60MA-MT | |||
| Ai-M-60LA | AiC-D-60LA-MT | AiC-60LA-MT |
Модели с встроенным тормозом
| Питание | Обмен данными | Размер корпуса двигателя (типоразмер) | Двигатель | Драйвер | Комплект |
|---|---|---|---|---|---|
| Постоянный ток | Протокол - Modbus TCP | 42 мм | Ai-M-42SA-B | AiC-D-42SA- B-MT | AiC-42SA-B-MT |
| Ai-M-42MA-B | AiC-D-42MA-B-MT | AiC-42MA-B-MT | |||
| Ai-M-42LA-B | AiC-D-42LA-B-MT | AiC-42LA-B-MT | |||
| 56 мм | Ai-M-56SA-B | AiC-D-56SA-B-MT | AiC-56SA-B-MT | ||
| Ai-M-56MA-B | AiC-D-56MA-B-MT | AiC-56MA-B-MT | |||
| Ai-M-56LA-B | AiC-D-56LA-B-MT | AiC-56LA-B-MT | |||
| 60 мм | Ai-M-60SA-B | AiC-D-60SA-B-MT | AiC-60SA-B-MT | ||
| Ai-M-60MA-B | AiC-D-60MA-B-MT | AiC-60MA-B-MT | |||
| Ai-M-60LA-B | AiC-D-60LA-B-MT | AiC-60LA-B-MT |
Модель с встроенным редуктором
| Питание | Обмен данными | Размер корпуса двигателя (типоразмер) | Двигатель | Драйвер | Комплект |
|---|---|---|---|---|---|
| Постоянный ток | Протокол - Modbus TCP | 42 мм, 60 мм | Ai-M-□MA-G5 | AiC-D-□MA-MT | - |
| Ai-M-□MA-G7.2 | |||||
| Ai-M-□MA-G10 |
※ Модели с встроенным редуктором недоступны в виде КОМПЛЕКТА; двигатель/драйвер заказываются отдельно.
Модели с встроенным приводным устройством
| Питание | Обмен данными | Размер корпуса двигателя (типоразмер) | Двигатель | Драйвер | Комплект |
|---|---|---|---|---|---|
| Постоянный ток | Протокол - Modbus TCP | 60 мм | Ai-M-60MA-R5 | AiC-D-60MA-MT | - |
| Ai-M-60MA-R7.2 | |||||
| Ai-M-60MA-R10 |
※ Модели с встроенным приводным устройством недоступны в виде КОМПЛЕКТА; двигатель/драйвер заказываются отдельно.
-

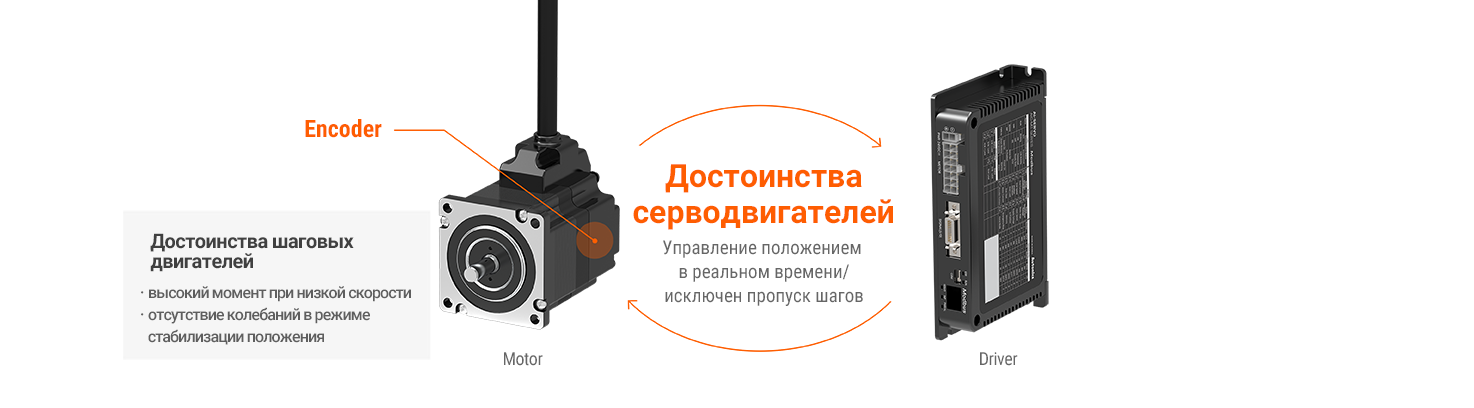

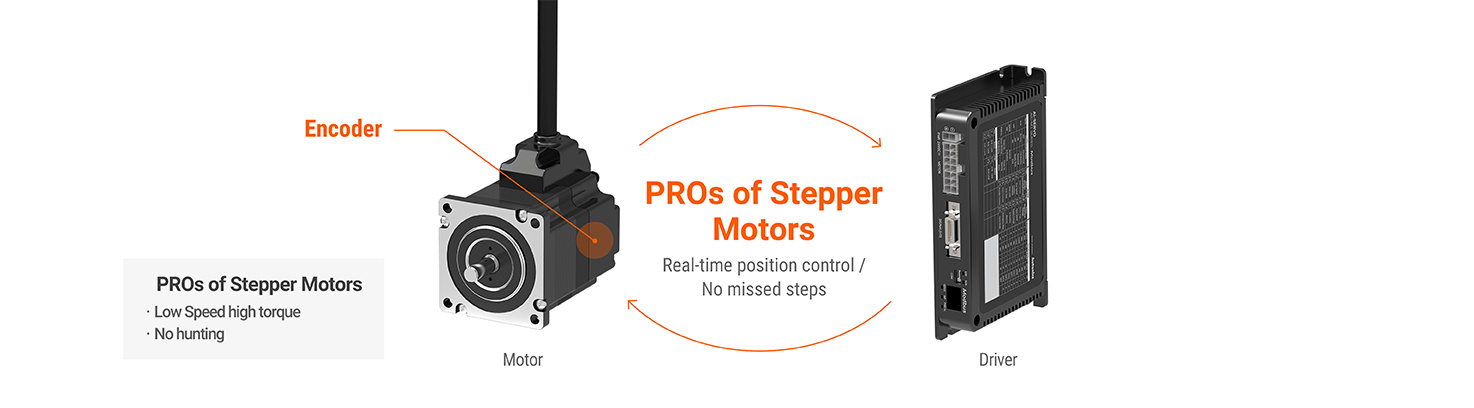

Шаговый двигатель с обратной связью
За счет обратной связи (встроенный энкодер) система обеспечивает точное управление положением, не требует сложной настройки и отличается отсутствием вибрации, характерной для традиционных серводвигателей.
;){kind=link}
-

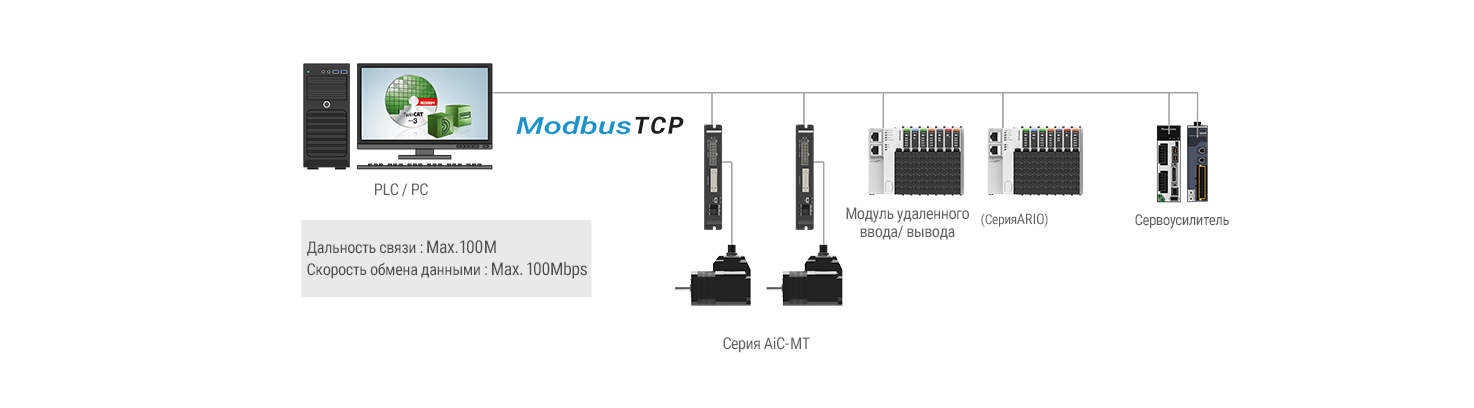

Связь по протоколу Modbus TCP
Система двигателя серии AiC-MT отличается высокой скоростью благодаря протоколу Modbus TCP на базе Ethernet. Система двигателя обеспечивает высокий уровень совместимости между ведущими и ведомыми устройствами.
;){kind=link}
-

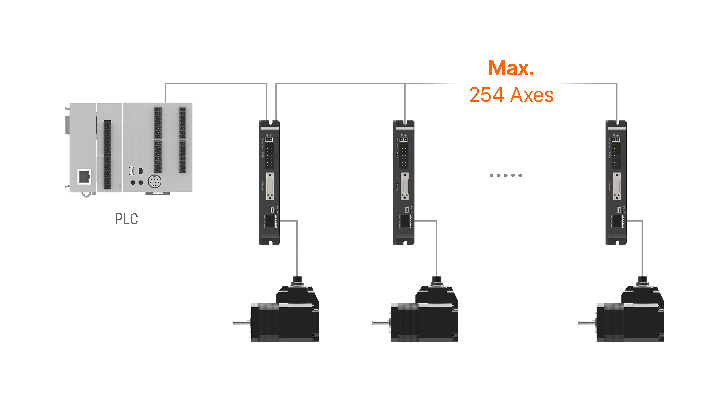

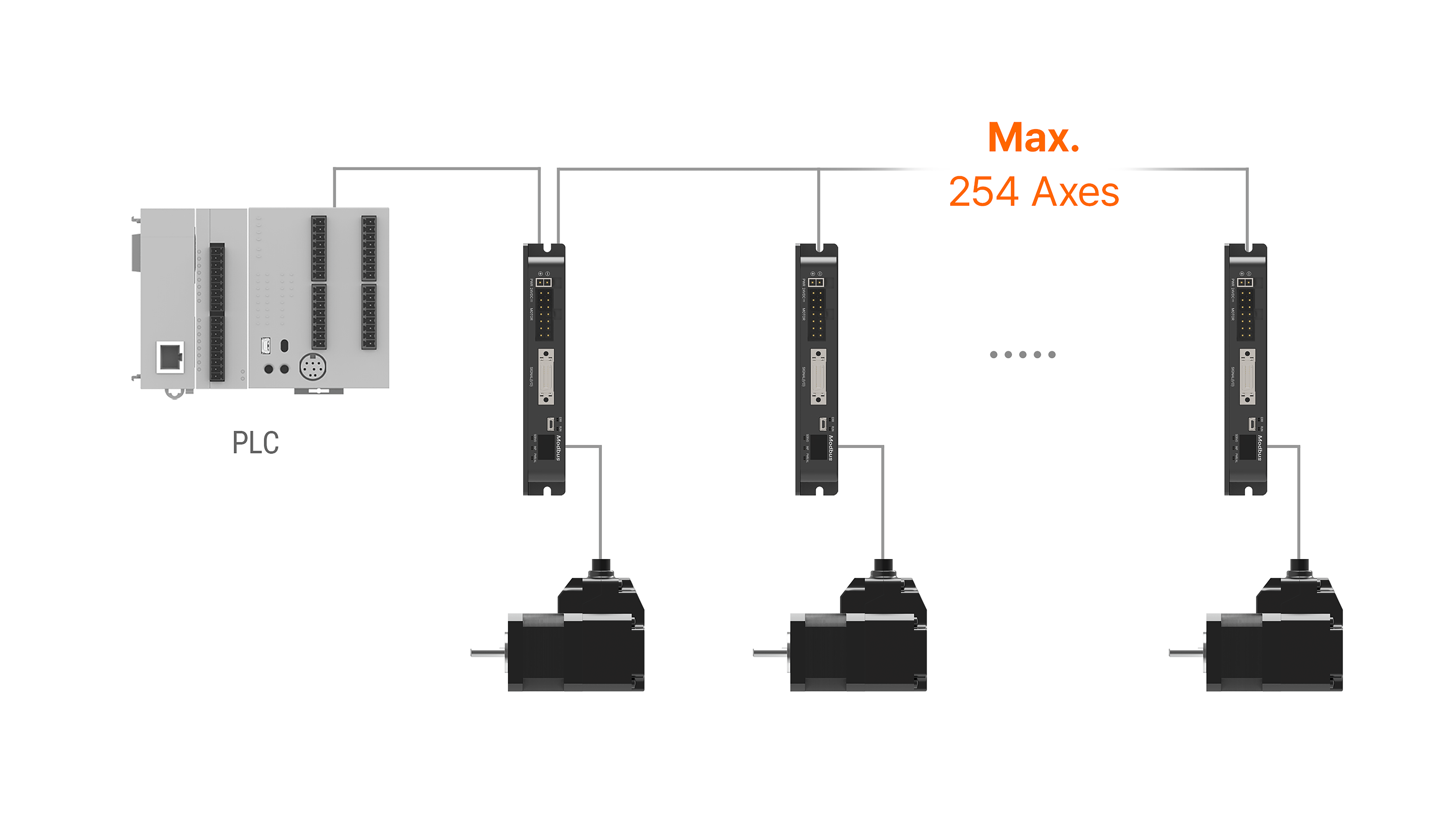

Возможность управления 254 осями (макс.)
Серия AiC-MT позволяет управлять 254 осями с помощью протокола Modbus TCP. Подключается последовательно с 2-портовым концентратором Ethernet.
-

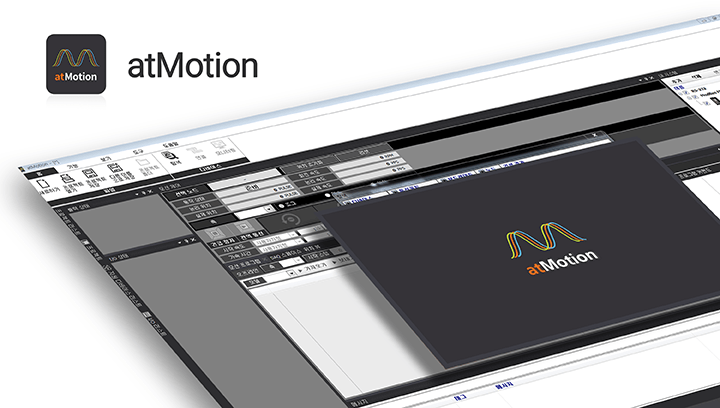

Программное обеспечение для управления движением (atMotion) входит в комплект
Удобный интерфейс пользователя программы управления движением atMotion позволяет легко настраивать параметры и осуществлять мониторинг данных.
;){kind=link}
;){kind=link}
-

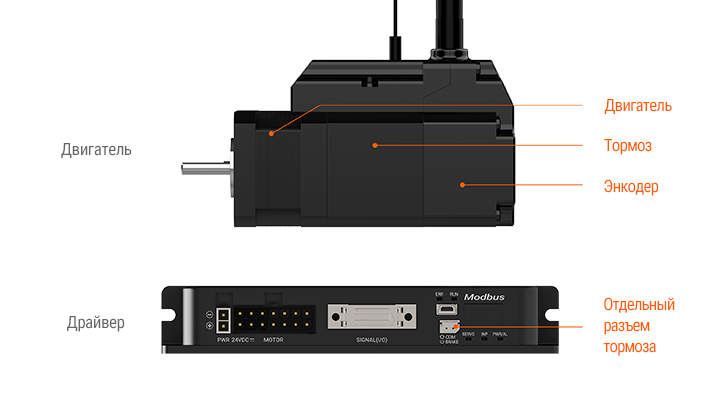

Доступны двигатели с встроенным тормозом
Двигатели с встроенным тормозом и драйверы обеспечивают стабильное управление вертикальным перемещением грузов. Тормоз располагается в хвостовой части двигателя, поэтому кабель легко подключается к отдельному разъему тормоза.
;){kind=link}
