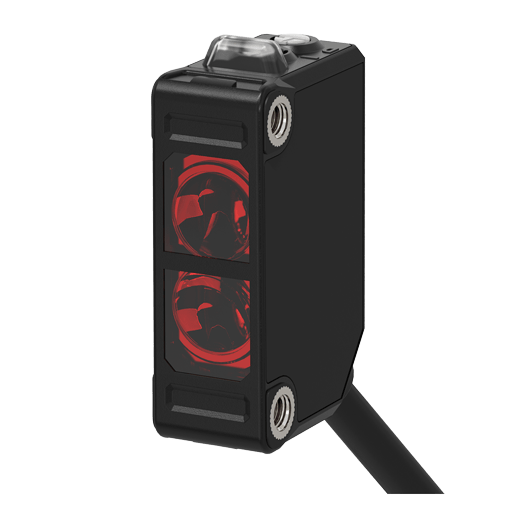

BJR Серия - Маслостойкие/маслонепроницаемые фотоэлектрические датчики
BJR Серия Маслостойкие/маслонепроницаемые фотоэлектрические датчики
Маслостойкие/маслонепроницаемые фотоэлектрические датчики серии BJR обладают оптимальными характеристиками для эксплуатации в различных средах с применением СОЖ для резания и в системах смазки, например в автомобильной и машиностроительной отраслях. Датчики этой серии отличаются увеличенным расстоянием срабатывания – до 15 метров (датчики, срабатывающие при пересечении луча). Эти датчики оснащаются разнообразными функциями, в том числе функциями подавления ложных отражений (MSR) и взаимных помех, которые обеспечивают устойчивую и бесперебойную работу датчика. В резьбовом монтажном отверстии предусмотрена металлическая гайка для удобства крепления датчика с помощью болта М3. Такая конструкция позволяет упростить процесс технического обслуживания даже в условиях воздействия различных масел.
Основные характеристики
- Датчики обладают оптимальными характеристиками для эксплуатации в различных средах с применением СОЖ для резания и смазочных масел, например в автомобильной и машиностроительной отраслях.
Серия BJR (маслонепроницаемый корпус): благодаря специальному покрытию исключается проникновение масла (капли, испарения) внутрь изделия
Серия BJR-F (маслостойкий корпус): сохраняет работоспособность даже при проникновении масла (капли, испарения) внутрь изделия - Увеличенное расстояние срабатывания:
- Срабатывание при пересечении луча: 15 м
- Датчик, срабатывающий при диффузионном отражении: 1 м
- Датчик, срабатывающий при отражении от рефлектора: 3 м (MS-2S) - Функция MSR (подавление ложных отражений) (только для датчиков с отражением от рефлектора)
- Компактный корпус: Ш 20 x В 32 x Д 11 мм
- Режим работы на свет/на затемнение
- Регулятор чувствительности
- Встроенная защита от неправильного подключения полярности и защита выхода от перегрузки по току (короткого замыкания)
- Функция подавления взаимных помех (кроме датчиков, срабатывающих при пересечении луча)
- Превосходная помехоустойчивость и минимальное воздействие со стороны внешних источников освещения
- Серия датчиков BJR (маслонепроницаемый корпус)
Степень защиты: IP67, IP67G - Датчики серии BJR-F (маслостойкое исполнение)
Степень защиты: IP67, IP67F
Для эксплуатации в маслонасыщенных средах
Увеличенное расстояние срабатывания
Обнаружение светоотражающих объектов (датчик, срабатывающий при отражении от рефлектора)
Удобство переключения режимов
Превосходная помехозащищенность
Степень защиты
Оптимальная конструкция для эксплуатации в автомобильной и машиностроительной отраслях
Маслостойкие/маслонепроницаемые фотоэлектрические датчики серии BJR обладают оптимальными характеристиками для эксплуатации в различных средах с применением СОЖ для резания и в системах смазки, например в автомобильной и машиностроительной отраслях.
Датчик в маслонепроницаемом корпусе: благодаря специальному покрытию исключается проникновение масла (капли, испарения) внутрь изделия
Маслостойкий корпус: сохраняет работоспособность даже при проникновении масла (капли, испарения) внутрь изделия

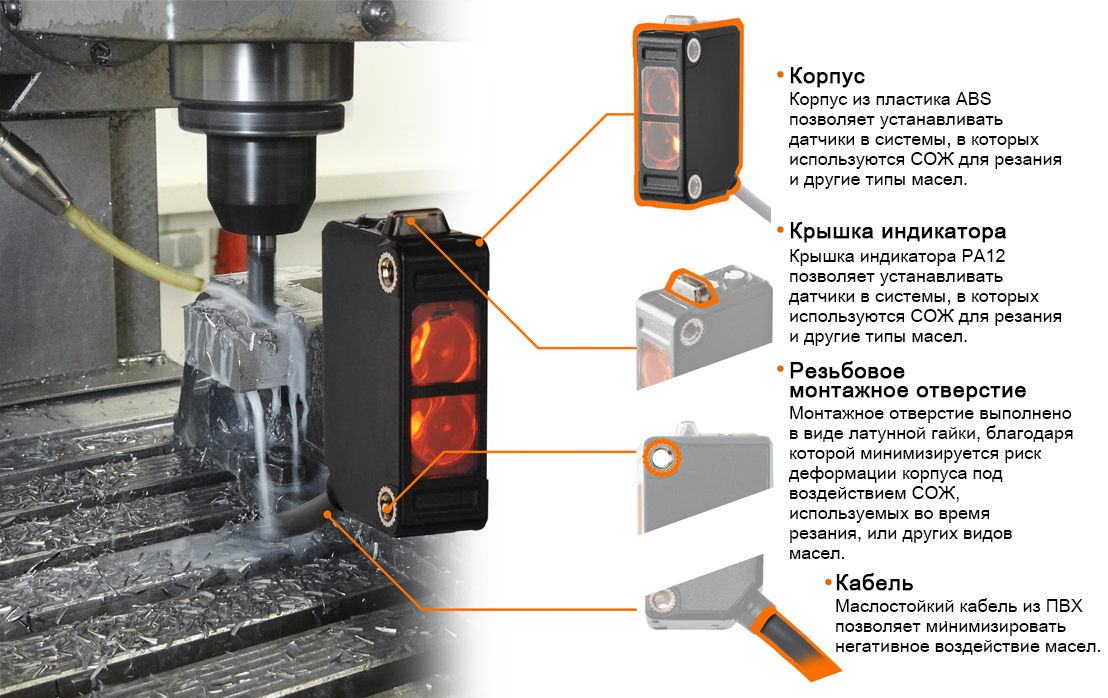

- Корпус
- Корпус из пластика ABS позволяет устанавливать датчики в системы, в которых используются СОЖ для резания и другие типы масел.
- Крышка индикатора
- Крышка индикатора РА12 позволяет устанавливать датчики в системы, в которых используются СОЖ для резания и другие типы масел.
- Резьбовое монтажное отверстие
- Монтажное отверстие выполнено в виде латунной гайки, благодаря которой минимизируется риск деформации корпуса под воздействием СОЖ, используемых во время резания, или других видов масел.
- Кабель
- Маслостойкий кабель из ПВХ позволяет минимизировать негативное воздействие масел.

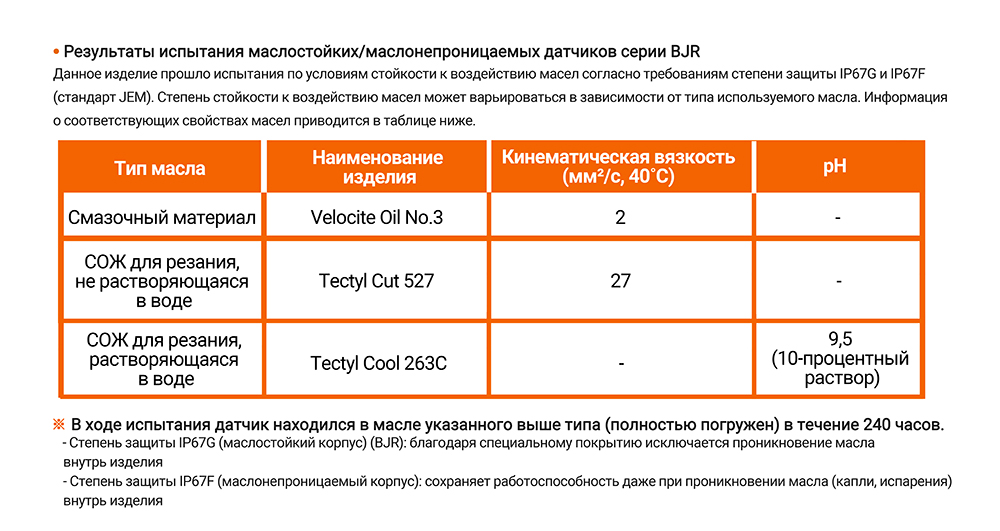

Результаты испытаний защитной конструкции BJR Type-A/Type-Blocking
Для структур защиты IP67G и IP67F (стандарт JEM) были проведены испытания на надежность для типов масел, перечисленных в таблице ниже, и они были пройдены. Пожалуйста, учитывайте это при выборе масла.
| Тип масла | Наименование изделия | Кинематическая вязкость (мм²/с, 40°C) |
pH |
|---|---|---|---|
| Смазочный материал | Velocite Oil No.3 | 2 | - |
| СОЖ для резания, не растворяющаяся в воде | Tectyl Cut 527 | 27 | - |
| СОЖ для резания, растворяющаяся в воде | Tectyl Cool 263C | - | 9,5 (10-процентный раствор) |
В ходе испытания датчик находился в масле указанного выше типа (полностью погружен) в течение 240 часов.
- Степень защиты IP67G (маслостойкий корпус) (BJR): благодаря специальному покрытию исключается проникновение масла внутрь изделия
- Степень защиты IP67F (маслонепроницаемый корпус): сохраняет работоспособность даже при проникновении масла (капли, испарения) внутрь изделия

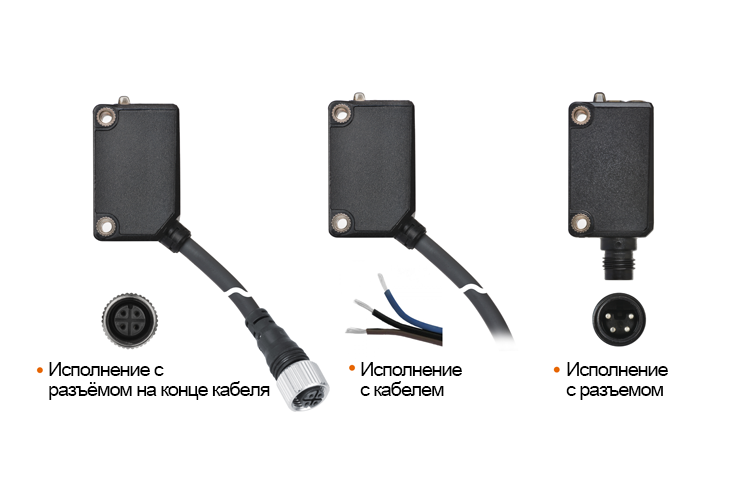

Доступны исполнения с разными соединениями
Датчики серии BJR-F доступны в исполнениях с разъемом, с кабелем или разъемом на конце кабеля; все варианты исполнения датчика обеспечивают удобство эксплуатации датчика в различных средах.
Маслонепроницаемые датчики доступны только в исполнениях с кабелем или разъемом на конце кабеля.

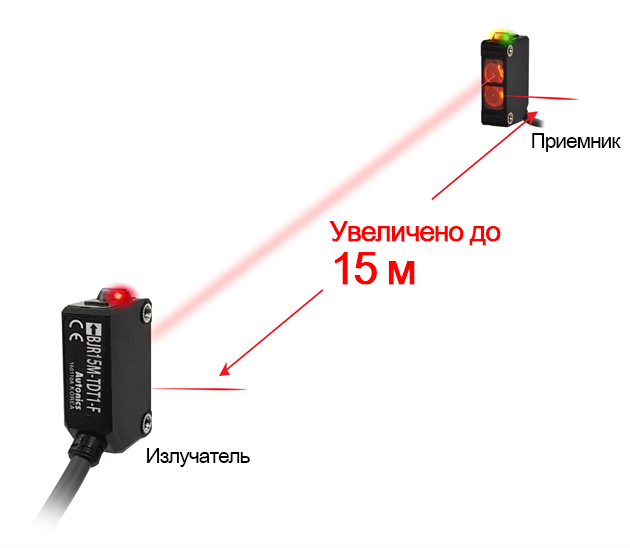

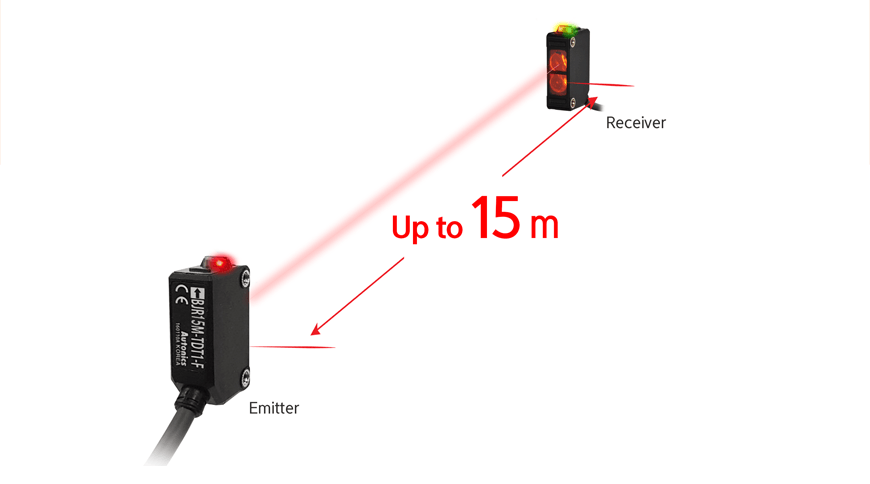

Увеличенное расстояние срабатывания (до 15 метров)
Датчики, срабатывающие на просвет, отличаются увеличенным расстоянием срабатывания (до 15 метров).
Расстояние срабатывания: датчик, срабатывающий при отражении от рефлектора: 3 м; датчик с диффузионным отражением: 1 м
Функция MSR (подавление ложных отражений) * только для датчиков с отражением от рефлектора
Датчики с отражением от рефлектора оснащаются функцией подавления ложных отражений (MSR), которая позволяет реагировать на свет отражаемый только от поверхностей со специальным зеркальным покрытием (MS-2S). Эта функция обеспечивает стабильность обнаружения объектов с высоким коэффициентом отражения, например металлических объектов, зеркал и т. д.

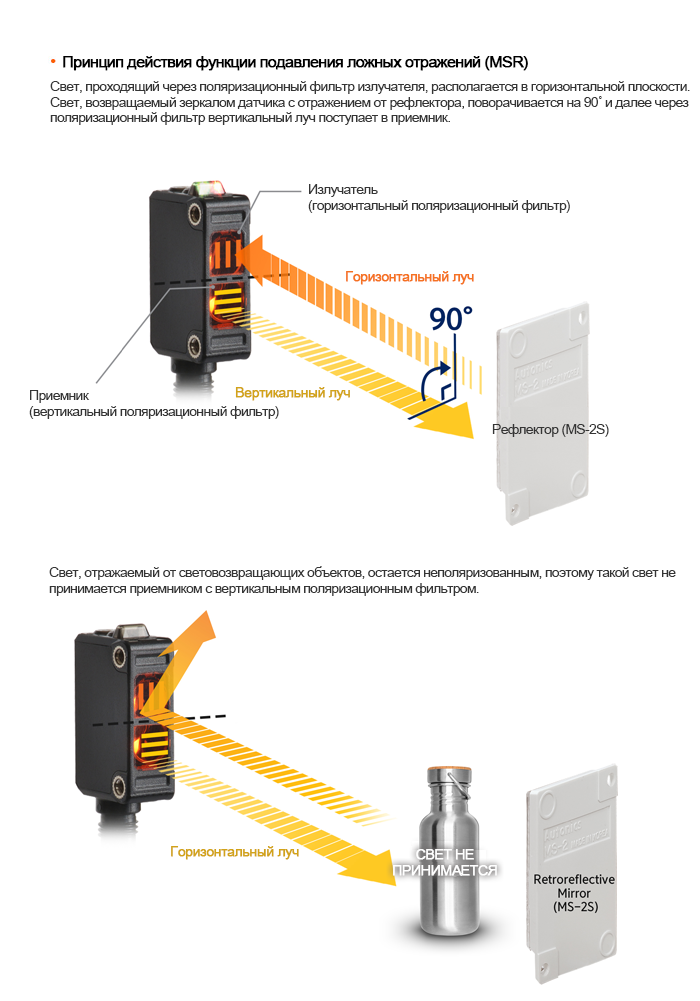

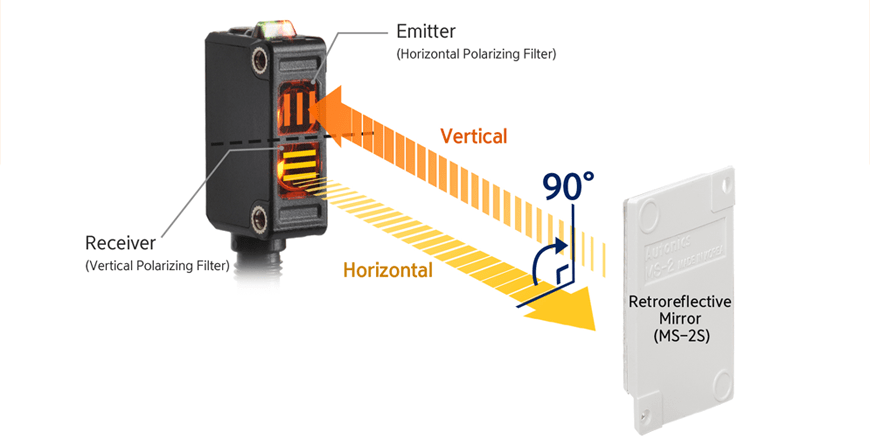

Принцп действия фунщии подавления ложных отракений (MSR)
Свет, проходящий через поляризационный фильтр излучатегв, раст1опагается в горизонтальной гитоскости. Свет, возвращаетњй зеркалом датчика с отражением от рефлектора, поворачивается на 90' и через поляризационны й фильтр вертикальный луч поступает в приемник.

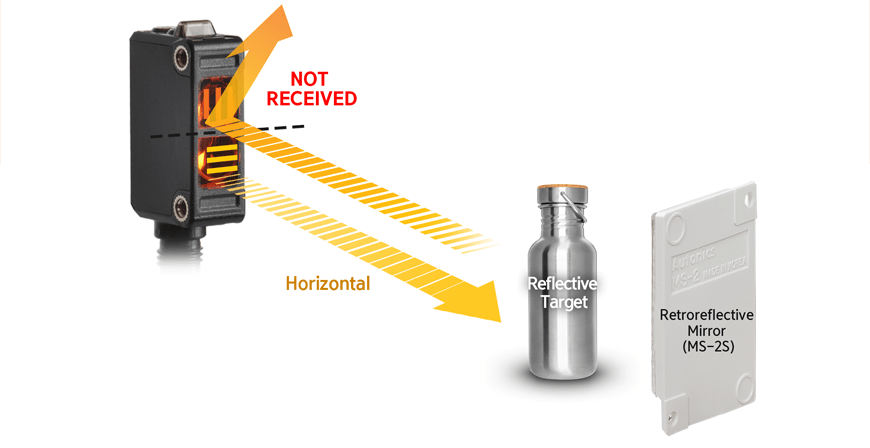

Свет, отражаемый от световозвращающих объектов, остается неполяризованным, поэтому такой свет не принимается приемником с вертикальным поляризационным фильтром.

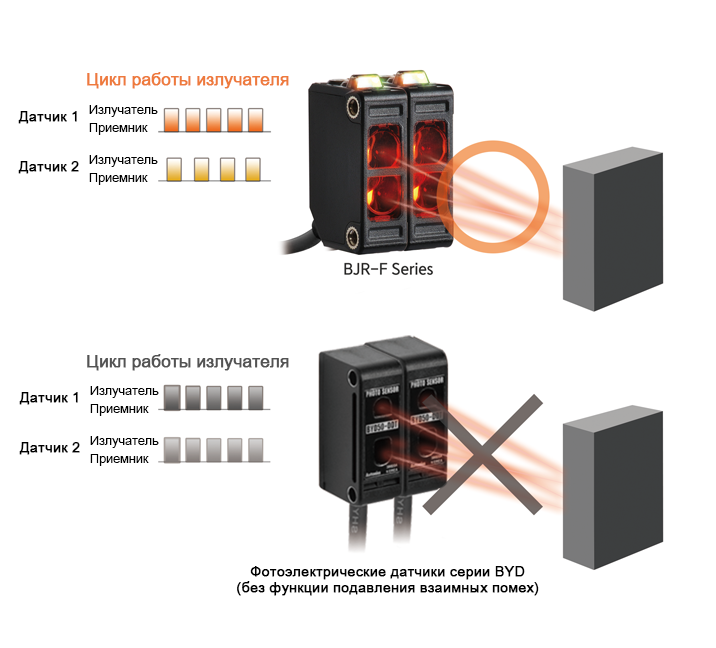

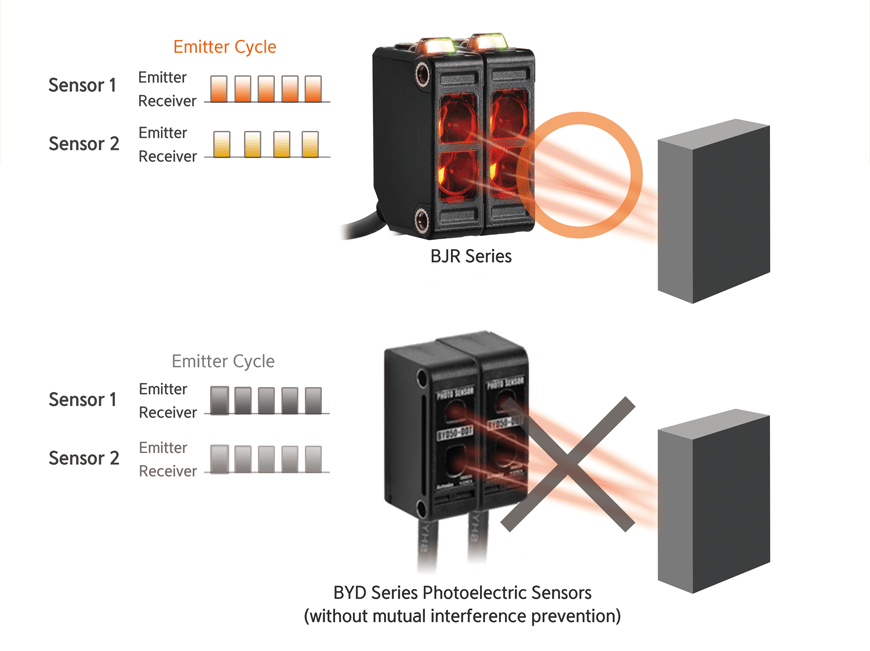

Функция подавления взаимных помех (кроме датчиков, срабатывающих на просвет)
Цикл работы излучателя можно настроить таким образом, чтобы расположенные рядом датчики не создавали взаимных помех. Эта функция позволяет устанавливать несколько датчиков рядом друг с другом.

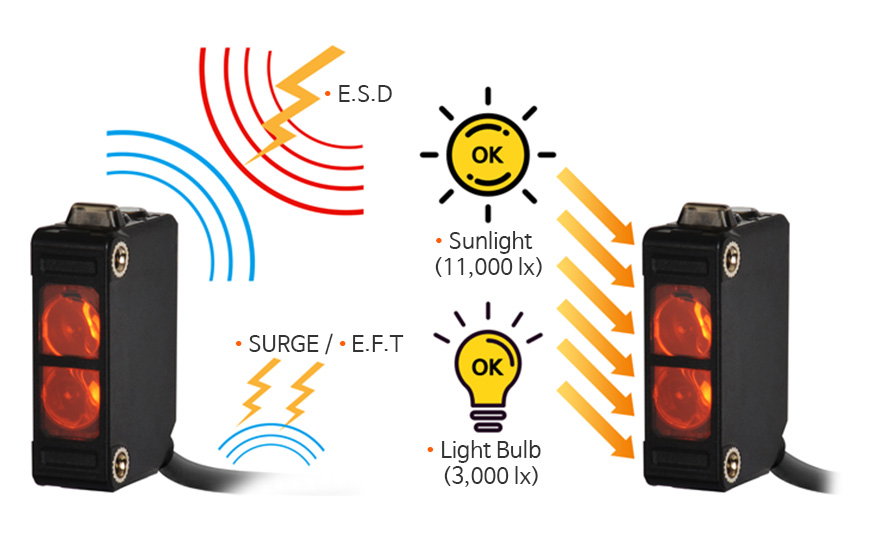

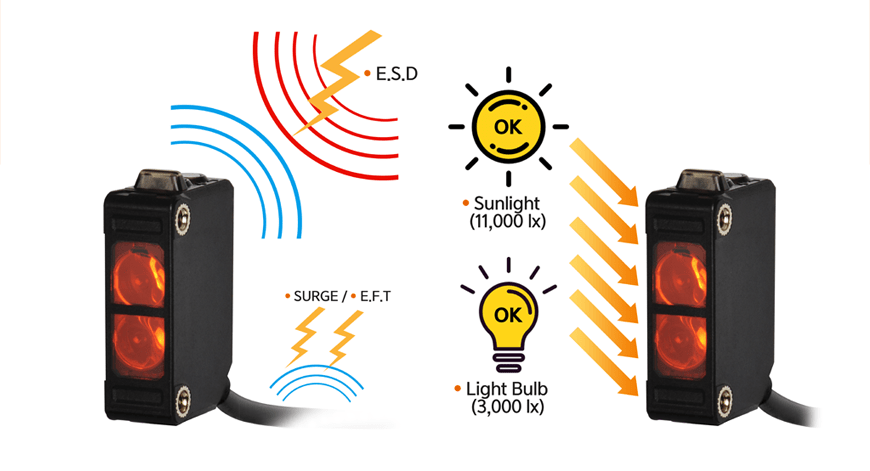

Превосходная помехоустойчивость и минимальное воздействие со стороны внешних источников освещения
В датчиках этой серии реализован алгоритм подавления помех и цифровой фильтр, которые обеспечивают превосходную помехоустойчивость и минимальное воздействие со стороны окружающих источников освещения.

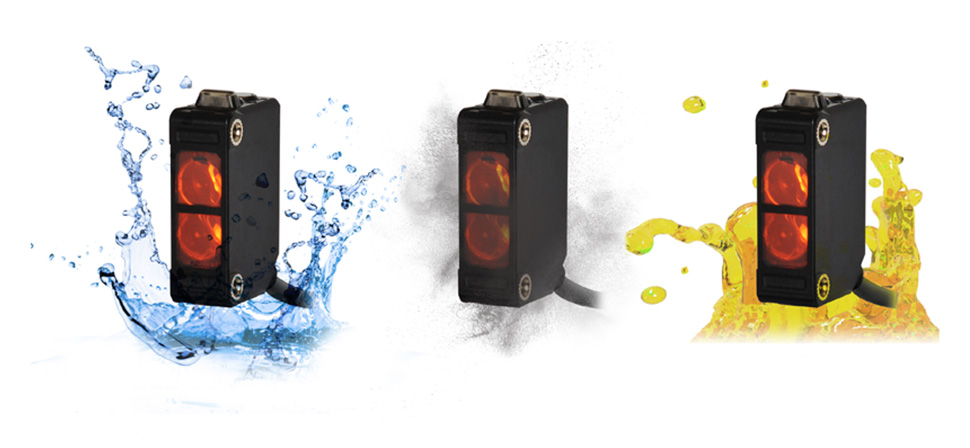

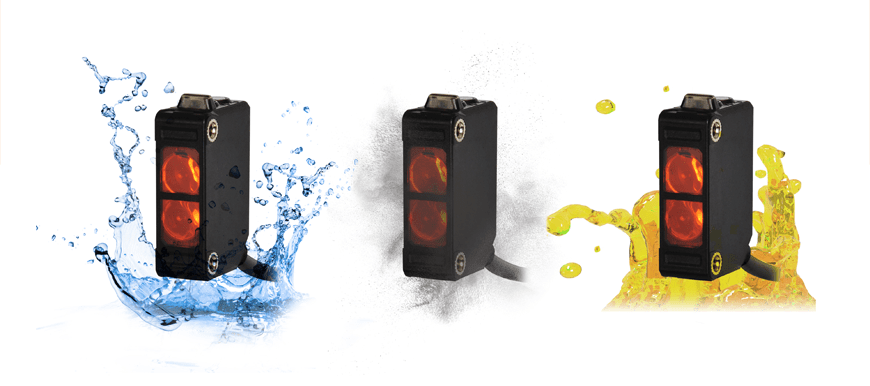

Степень защиты IP67, IP67G, IP67F
Устройства со степенью защиты IP67 можно использовать в средах с пылью и водой. Степень защиты IP67G/IP67F обеспечивает стабильную и бесперебойную работу датчиков даже в масляных средах.
