SR2/SR3 Серия - Трехфазные твердотельные реле (съемный тип радиатора)
SR2/SR3 Серия Трехфазные твердотельные реле (съемный тип радиатора)
Трехфазные твердотельные реле (ТТР) серии SR2 / 3 имеются в наличии со съемным типом радиаторов (SR2 / 3) и со встроенным типом радиаторов (SRH2 / 3). Твердотельные реле могут управлять двухфазными или трехфазными нагрузками и имеют два типа монтажных отверстий для совместимости с различными типами радиаторов. ТТР этой серии также имеют аварийный выход для безопасной работы, а также имеются в наличии модели с низким напряжением 24 В переменного тока. Отдельные модели отличаются высокой диэлектрической прочностью до 4000 В переменного тока, а модели со встроенными радиаторами могут быть установлены как на DIN-рейку, так и на панели.
Основные характеристики
- Два типа монтажных отверстий и размеров
- Выход аварийной сигнализации (при перегреве) - отключение стандартного выхода, включение аварийной сигнализации
- Высокая диэлектрическая прочность: 4000 В переменного тока (в некоторых моделях)
- Номинальное входное напряжение: 4-30 В=, 24 В~., 90-240 В~
- Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~
- Номинальный ток нагрузки: 15 A, 30A, 40A, 50A, 75A
- Высокая эффективность рассеивания тепла при наличии керамической печатной платы и встроенного радиатора с переключением при пересечении нуля и с мгновенным переключением.
- Индикатор входных сигналов (зеленый СИД) сериях
Монтаж на DIN-рейку не используется для моделей с током нагрузки 50 А, 75
Два вида монтажных отверстий
Аварийный выход
Низковольтный вход
Высокая диэлектрическая прочность (в некоторых моделях)
Винтовое крепление
Установка на DIN рейку

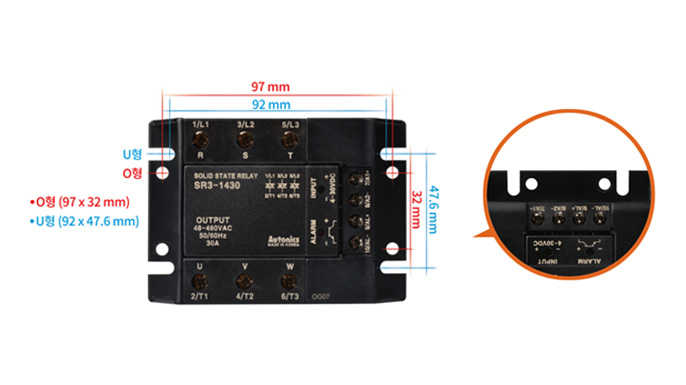

Два вида монтажных отверстий
Два разных типа монтажных отверстий и размеров обеспечивают гибкость установки и монтажа на различных типах радиаторов
;)

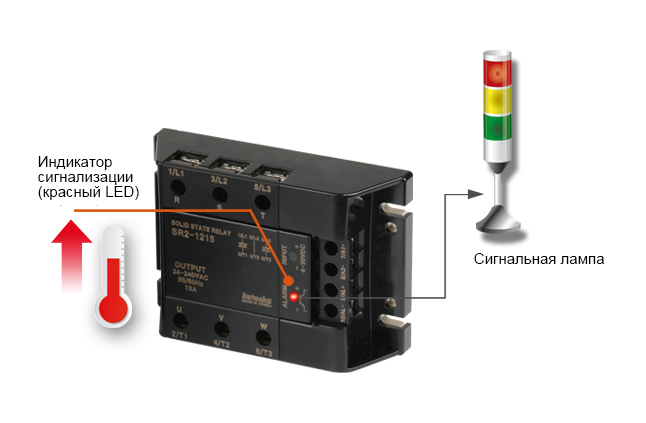

Встроенная функция аварийной сигнализации при перегреве
В случае перегрева устройства из-за повреждения или перегрузки по току на выходе аварийной сигнализации появляется сигнал, а красный светодиодный индикатор обеспечивает более безопасную работу для пользователей
;)

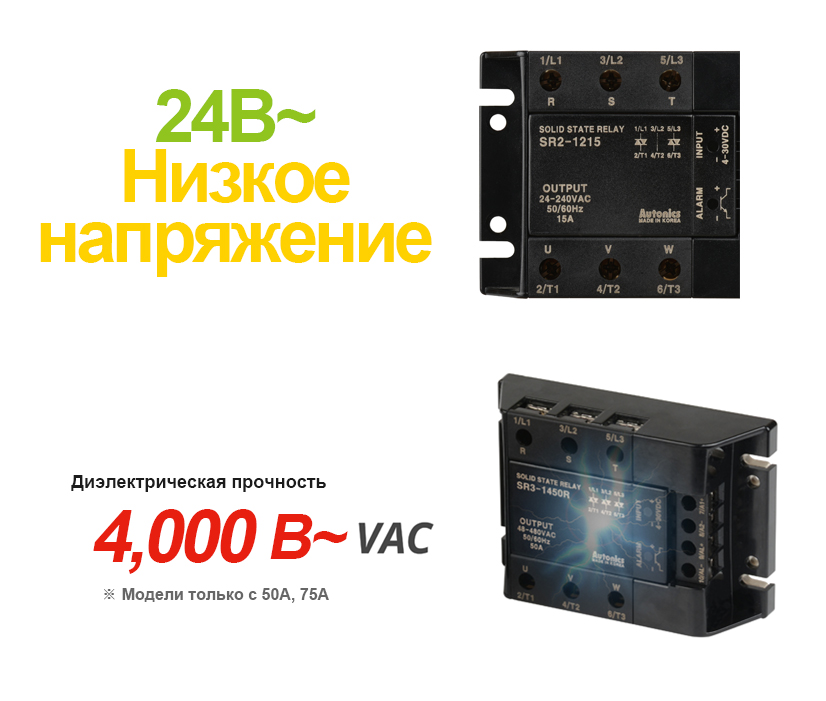

Доступны модели с низковольтным питанием / Диэлектрическая прочность до 4000 В переменного тока.
Модели с низким напряжением 24 В перемен. тока доступны для гибкого применения в различных условиях. В некоторых моделях имеется высокая диэлектрическая прочность до 4000 В перемен. тока.
;)
Съемные радиаторы
Радиатор, на моделях где он встроен (SRH2/3) возможно переместить и прикрепить как требуется, облегчая их установку в случаях повреждения или ошибки.
;)
Функция переключения при пересечении нуля / Функция мгновенного переключения
Функция переключения при пересечении нуля.
Реле включается / выключается, когда напряжение достигает точки пересечения нулевого уровня синусоидальной волной. Этот метод, минимизирующий импульсный и пусковой ток, идеально подходит для большинства обычных промышленных нагрузок.
Функция мгновенного переключения.
Реле размыкается или включается сразу же при подаче входного сигнала и выключается при пропадании сигнала. Этот метод допускает применение фазового управления, требующего точного управления мощностью.

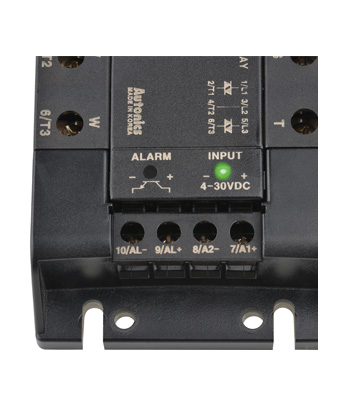

Индикаторы состояния.
Индикатор входных сигналов (зеленый светодиод) позволяет пользователям быстро определять рабочее состояние реле.
Применение

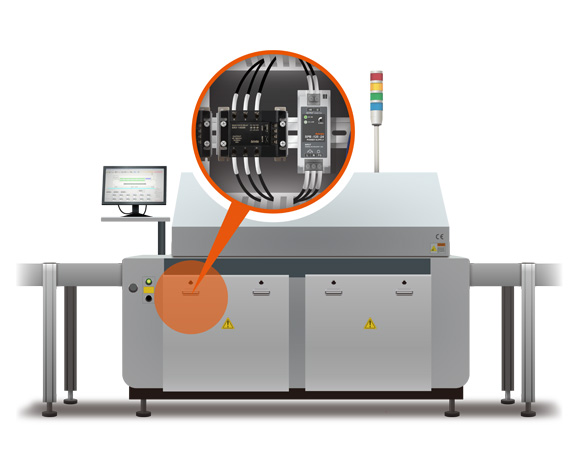

Твердотельные реле, используемые для температурного контроля SMT оборудования
PR материалы
