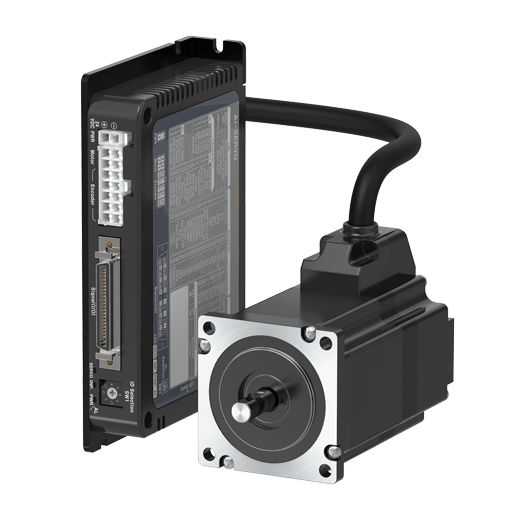

AiC Серия - Система 2-фазного шагового двигателя с обратной связью и встроенным контроллером

AiC Серия Система 2-фазного шагового двигателя с обратной связью и встроенным контроллером

Система двигателя серии AiC - это система 2-фазного шагового двигателя с обратной связью, которая включает в себя драйвер и контроллер. Эта система позволяет управлять движением нескольких осей непосредственно через коммуникационную сеть. С помощью программного обеспечения atMotion можно легко устанавливать параметры системы и осуществлять мониторинг.

2-фазный встроенный контроллер замкнутый контур серво высокий момент шаговый двигатель высокое разрешение управление с обратной связью управление движением двигатель драйвер двигателя выход сигнализации управление положением встроенный тормоз

Просмотр модели Файлы для скачивания Найти дистрибьюторов Добавить к списку устройств, вызвавших интерес CAD Загрузки

Основные характеристики

Система с обратной связью обеспечивает прецизионное управление положением в реальном времени
Высокий момент привода при высокой частоте вращения без пропуска шагов
Модель с драйвером и встроенным контроллером
Возможность управления 31 осью посредством коммуникационного интерфейса RS-485
Доступно программное обеспечение для управления движением на базе ОС Windows (atMotion)
4 рабочих режима: толчковый режим, непрерывный режим, шаговый режим, программный режим
Доступны двигатели с встроенным тормозом
Доступны двигатели с встроенным редуктором / планетарным редуктором

Замкнутая система с обратной связью
Отсутствие колебаний в режиме стабилизации положения
Высокое быстродействие
Встроенный контроллер
Коммуникационный интерфейс RS-485(Modbus RTU)
Встроенный тормоз
Возможность управления 31 осью (макс.)

Схема комплектации системы с шаговым двигателем и обратной связью

Стандартное исполнение

Схема комплектации системы с шаговым двигателем и обратной связью
Питание	Вход сигнала драйвера		Размер корпуса электродвигателя	Двигатель	Драйвер	Комплект
Постоянный то	С встроенным контроллером	RS-485	20mm	Ai-M-20MA	AiC-D-20MA	AiC-20MA
			20mm	Ai-M-20LA	AiC-D-20LA	AiC-20LA
			28mm, 35mm	Ai-M-□SB	AiC-D-□SB	AiC-□SB
				Ai-M-□MB	AiC-D-□MB	AiC-□MB
				Ai-M-□LB	AiC-D-□LB	AiC-□LB
			42mm, 56mm, 60mm	Ai-M-□SA	AiC-D-□SA	AiC-□SA
				Ai-M-□MA	AiC-D-□MA	AiC-□MA
				Ai-M-□LA	AiC-D-□LA	AiC-□LA

Модели с встроенным тормозом

Схема комплектации системы с шаговым двигателем и обратной связью
Питание	Вход сигнала драйвера		Размер корпуса электродвигателя	Двигатель	Драйвер	Комплект
Постоянный ток	С встроенным контроллером	RS-485	42mm, 56mm, 60mm	Ai-M-□SA-B	AiC-D-□SA-B	AiC-□SA-B
				Ai-M-□MA-B	AiC-D-□MA-B	AiC-□MA-B
				Ai-M-□LA-B	AiC-D-□LA-B	AiC-□LA-B

С встроенным редуктором

С встроенным редуктором
Питание	Вход сигнала драйвера		Размер корпуса двигателя	Двигатель	Драйвер	Комплект
Постоянный ток	С встроенным контроллером	RS-485	42mm, 60mm	Ai-M-□MA-G5	AiC-D-□MA	-
				Ai-M-□MA-G7.2
				Ai-M-□MA-G10

※ Встроенный редуктор недоступен в виде КОМПЛЕКТА, пожалуйста, приобретайте двигатель / драйвер отдельно.

С встроенным планетарным редуктором

С встроенным планетарным редуктором
Питание	Вход сигнала драйвера		Размер корпуса двигателя	Двигатель	Драйвер	Комплект
Постоянный ток	С встроенным контроллером	RS-485	60mm	Ai-M-60MA-R5	AiC-D-□MA	-
				Ai-M-60MA-R7.2
				Ai-M-60MA-R10

※ Встроенный планетарный редуктор недоступен в виде КОМПЛЕКТА, пожалуйста, приобретайте двигатель / драйвер отдельно.

Шаговый двигатель с обратной связью

За счет обратной связи (встроенный энкодер) система обеспечивает точное управление положением, не требует сложной настройки и отличается отсутствием вибрации, характерной для традиционных серводвигателей.

приблизить

Драйвер + встроенный контроллер

Устройства серии AiCA состоят из драйвера и встроенного контроллера. Программное обеспечение atMotion, поставляемое в комплекте с системой, и коммуникационный интерфейс RS-485 позволяют управлять несколькими приводными осями одновременно.

приблизить
Программное обеспечение для управления движением (atMotion) входит в комплект

Удобный интерфейс пользователя программы управления движением atMotion позволяет легко настраивать параметры и осуществлять мониторинг данных.

приблизить
Доступны двигатели с встроенным тормозом

Двигатели с встроенным тормозом и драйверы обеспечивают безопасное управление вертикальным перемещением грузов. Тормоз располагается в хвостовой части двигателя, поэтому кабель легко подключается к отдельному разъему тормоза.

приблизить
