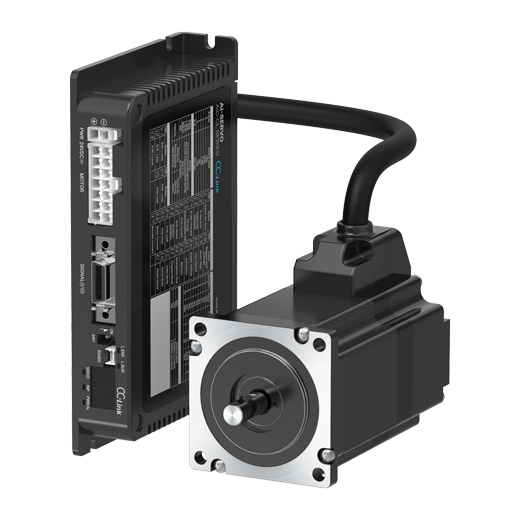

AiC-CL Серия - Система 2-фазного шагового двигателя с обратной связью и поддержкой коммуникационного протокола CC-Link
AiC-CL Серия Система 2-фазного шагового двигателя с обратной связью и поддержкой коммуникационного протокола CC-Link
Шаговые двигатели с обратной связью серии AiC-CL поддерживают коммуникационный протокол CC-Link. Посредством коммуникационной сети CC-Link двигатели этой серии можно подключать к ПЛК Mitsubishi. Такая конфигурация отличается удобством подключения, монтажа и управления без использования дополнительный модулей и контроллеров. Система позволяет управлять 42 осями одновременно или независимо друг от друга.
Основные характеристики
※ Линейка изделий пополнилась двигателями типоразмеров 20 мм, 28 мм и 35 мм
- Система с обратной связью позволяет управлять положением в реальном времени
- Высокий момент привода при высокой частоте вращения без пропуска шагов
- Возможность управления 42 осями посредством коммуникационного интерфейса CC-Link
- Программное обеспечение atMotion на основе ОС Windows позволяет легко настраивать и контролировать параметры системы
- 7-сегментный дисплей для отображения параметров аварийных сигналов/состояний
- Доступны двигатели с встроенным тормозом
- Доступны двигатели с встроенным редуктором / планетарным редуктором
Замкнутая система с обратной связью
Поддержка коммуникационного протокола CC-Link
Отсутствие колебаний в режиме стабилизации положения
Высокое быстродействие
Встроенный тормоз
Возможность управления 42 осями (макс.)
Схема комплектации системы с шаговым двигателем и обратной связью
Стандартное исполнение
| Питание | Обмен данными | Размер корпуса двигателя (типоразмер) | Двигатель | Драйвер | Комплект |
|---|---|---|---|---|---|
| Постоянный ток | Коммуникационный протокол (сеть) CC-Link | 20mm | Ai-M-20MA | AiC-D-20MA-CL | AiC-20MA-CL |
| Ai-M-20LA | AiC-D-20LA-CL | AiC-20LA-CL | |||
| 28mm, 35mm | Ai-M-□SB | AiC-D-□SB-CL | AiC-□SB-CL | ||
| Ai-M-□MB | AiC-D-□MB-CL | AiC-□MB-CL | |||
| Ai-M-□LB | AiC-D-□LB-CL | AiC-□LB-CL | |||
| 42mm, 56mm, 60mm | Ai-M-□SA | AiC-D-□SA-CL | AiC-□SA-CL | ||
| Ai-M-□MA | AiC-D-□MA-CL | AiC-□MA-CL | |||
| Ai-M-□LA | AiC-D-□LA-CL | AiC-□LA-CL |
Built-in Brake Type
| Питание | Обмен данными | Размер корпуса двигателя (типоразмер) | Двигатель | Драйвер | Комплект |
|---|---|---|---|---|---|
| Постоянный ток | Коммуникационный протокол (сеть) CC-Link | 42mm, 56mm, 60mm | Ai-M-□SA-B | AiC-D-□SA-B-CL | AiC-□SA-B-CL |
| Ai-M-□MA-B | AiC-D-□MA-B-CL | AiC-□MA-B-CL | |||
| Ai-M-□LA-B | AiC-D-□LA-B-CL | AiC-□LA-B-CL |
С встроенным редуктором
| Питание | Вход сигнала драйвера | Размер корпуса двигателя | Двигатель | Драйвер | Комплект | |
|---|---|---|---|---|---|---|
| Постоянный ток | Коммуникационный протокол (сеть) CC-Link | RS-485 | 42mm, 60mm | Ai-M-□MA-G5 | AiC-D-□MA-CL | - |
| Ai-M-□MA-G7.2 | ||||||
| Ai-M-□MA-G10 | ||||||
※ Встроенный редуктор недоступен в виде КОМПЛЕКТА, пожалуйста, приобретайте двигатель / драйвер отдельно.
С встроенным планетарным редуктором
| Питание | Вход сигнала драйвера | Размер корпуса двигателя | Двигатель | Драйвер | Комплект | |
|---|---|---|---|---|---|---|
| Постоянный ток | Коммуникационный протокол (сеть) CC-Link | RS-485 | 60mm | Ai-M-60MA-R5 | AiC-D-□MA-CL | - |
| Ai-M-60MA-R7.2 | ||||||
| Ai-M-60MA-R10 | ||||||
※ Встроенный планетарный редуктор недоступен в виде КОМПЛЕКТА, пожалуйста, приобретайте двигатель / драйвер отдельно.
Шаговый двигатель с обратной связью
За счет обратной связи (встроенный энкодер) система обеспечивает точное управление положением, не требует сложной настройки и отличается отсутствием вибрации, характерной для традиционных серводвигателей.
Управление по сети CC-Link
Двигатели Ai-SERVO серии AiC-CL поддерживают коммуникационный протокол CC-Link. Посредством коммуникационной сети CC-Link двигатели этой серии можно подключать к ПЛК Mitsubishi. Такая конфигурация отличается удобством подключения, монтажа и управления без использования дополнительный модулей и контроллеров. Система позволяет управлять 42 осями одновременно или независимо друг от друга.
;){kind=link}
;){kind=link}
-
Программное обеспечение для управления движением (atMotion) входит в комплект
Удобный интерфейс пользователя программы управления движением atMotion позволяет легко настраивать параметры и осуществлять мониторинг данных.
-
Доступны двигатели с встроенным тормозом
Двигатели с встроенным тормозом и драйверы обеспечивают безопасное управление вертикальным перемещением грузов. Тормоз располагается в хвостовой части двигателя, поэтому кабель легко подключается к отдельному разъему тормоза.
;){kind=link}
;){kind=link}
