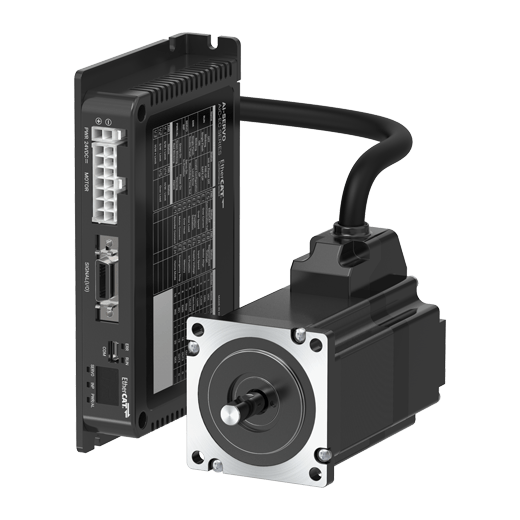

AiC-EC Серия - Замкнутая система с двухфазным шаговым двигателем с интерфейсом передачи данных EtherCAT
AiC-EC Серия Замкнутая система с двухфазным шаговым двигателем с интерфейсом передачи данных EtherCAT
Шаговые двигатели с обратной связью серии AiC-EC оснащаются коммуникационным интерфейсом EtherCAT и обеспечивают высокий уровень совместимости между ведущими и ведомыми устройствами на базе открытого протокола EtherCAT. Эта система позволяет управлять движением нескольких осей одновременно по сети со скоростью 100 Мбит/с.
Основные характеристики
- Замкнутая система управления положением в режиме реального времени
- Высокоскоростной привод с высоким крутящим моментом с защитой пропуска шагов
- Система одновременного управления несколькими осями посредством протокола EtherCAT
- ПО на базе ОС Windows (atMotion) для удобной настройки и мониторинга параметров
- 7-сегментный дисплей для отображения аварийных сообщений/сообщений о состоянии
- Возможность заказа электродвигателя с встроенным тормозом
- Возможность заказа электродвигателя с встроенным редуктором/встроенным роторным приводом
Замкнутая система
Стандарт передачи данных EtherCAT
Не требует перенастройки
Быстрое срабатывание
Встроенный тормоз
Одновременное управление несколькими осями
Таблица комплектации замкнутой системы с шаговым двигателем
Стандартное исполнение
| Питание | Передача | Размер корпусадвигателя | Двигатель | Драйвер | Комплект |
|---|---|---|---|---|---|
| DC | Стандарт передачи данных EtherCAT | 20mm | Ai-M-20MA | AiC-D-20MA-EC | AiC-20MA-EC |
| Ai-M-20LA | AiC-D-20LA-EC | AiC-20LA-EC | |||
| 28mm, 35mm | Ai-M-□SB | AiC-D-□SB-EC | AiC-□SB-EC | ||
| Ai-M-□MB | AiC-D-□MB-EC | AiC-□MB-EC | |||
| Ai-M-□LB | AiC-D-□LB-EC | AiC-□LB-EC | |||
| 42mm, 56mm, 60mm | Ai-M-□SA | AiC-D-□SA-EC | AiC-□SA-EC | ||
| Ai-M-□MA | AiC-D-□MA-EC | AiC-□MA-EC | |||
| Ai-M-□LA | AiC-D-□LA-EC | AiC-□LA-EC |
Тип с встроенным тормозом
| Питание | Передача | Размер корпусадвигателя | Двигатель | Драйвер | Комплект |
|---|---|---|---|---|---|
| DC | Стандарт передачи данных EtherCAT | 42mm, 56mm, 60mm | Ai-M-□SA-B | AiC-D-□SA-B-EC | AiC-□SA-B-EC |
| Ai-M-□MA-B | AiC-D-□MA-B-EC | AiC-□MA-B-EC | |||
| Ai-M-□LA-B | AiC-D-□LA-B-EC | AiC-□LA-B-EC |
Тип со встроенным редуктором
| Питание | Передача | Размер корпусадвигателя | Двигатель | Драйвер | Комплект |
|---|---|---|---|---|---|
| DC | Стандарт передачи данных EtherCAT | 42mm, 60mm | Ai-M-□MA-G5 | AiC-D-□MA-EC | - |
| Ai-M-□MA-G7.2 | |||||
| Ai-M-□MA-G10 |
※ Тип со встроенным редуктором недоступен в составе комплекта. Заказывайте двигатели и драйверы отдельно.
Тип с встроенным тормозом
| Питание | Передача | Размер корпусадвигателя | Двигатель | Драйвер | Комплект |
|---|---|---|---|---|---|
| DC | Стандарт передачи данных EtherCAT | 60mm | Ai-M-60MA-R5 | AiC-D-60MA-EC | - |
| Ai-M-60MA-R7.2 | |||||
| Ai-M-60MA-R10 |
※ Двигатель со встроенным роторным приводом недоступен в составе комплекта. Заказывайте двигатели и драйверы отдельно.
Управление замкнутой системой с шаговым двигателем
Система шагового двигателя обеспечивает высокоточное регулирование положения на основе сигналов обратной связи от встроенного энкодера без проблем с настройкой и колебаниями, характерных для стандартных серводвигателей.
Контроль посредством интерфейса передачи данных EtherCAT
Система двигателя серии AiC-EC способна управлять одновременным движением нескольких осей при скорости передачи данных посредством интерфейса EtherCAT, равной 100 Мбит/с. Система двигателя прошла проверку на соответствие требованиям EtherCAT Technology Group, что обеспечивает полную совместимость между первичными и вспомогательными устройствами.
;){kind=link}
;){kind=link}
-
Прилагаемый пакет ПО управления перемещениями (atMotion)
Интуитивно понятный пользовательский интерфейс ПО управления перемещениями atMotion позволяет быстро задавать параметры и отслеживать данные.
-
Возможность заказа электродвигателя с встроенным тормозом
Двигатель со встроенным тормозом в сочетании с драйверами обеспечивает устойчивый контроль вертикальных нагрузок. Расположение тормоза в задней части двигателя позволяет легко подключаться к отдельному разъему тормоза.
;){kind=link}
;){kind=link}
