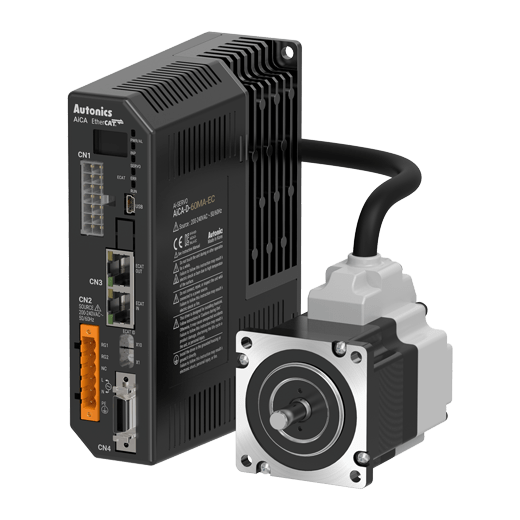

AiCA-EC Серия - Замкнутая система с двухфазным шаговым двигателем с питанием переменным током и интерфейсом передачи данных EtherCAT
AiCA-EC Серия Замкнутая система с двухфазным шаговым двигателем с питанием переменным током и интерфейсом передачи данных EtherCAT
Шаговые двигатели с обратной связью серии AiCA-EC оснащаются коммуникационным интерфейсом EtherCAT и обеспечивают высокий уровень совместимости между ведущими и ведомыми устройствами на базе открытого протокола EtherCAT. Эта система позволяет управлять движением нескольких осей одновременно по сети со скоростью 100 Мбит/с. В сравнении с двигателями постоянного тока система с двигателем переменного тока способна обеспечить более высокий крутящий момент при высокой частоте вращения и не требует отдельного импульсного источника питания.
Основные характеристики
- Замкнутая система управления положением в режиме реального времени
- Высокоскоростной привод с высоким крутящим моментом с защитой пропуска шагов
- Питание от сети переменного тока 200-240 В
- Система одновременного управления несколькими осями посредством протокола EtherCAT
- ПО на базе ОС Windows (atMotion) для удобной настройки и мониторинга параметров
- 7-сегментный дисплей для отображения аварийных сообщений/сообщений о состоянии
- Режим контроля крутящего момента
- Режим автоматического снижения тока
- Возможность заказа электродвигателя с встроенным тормозом
- Возможность заказа электродвигателя с встроенным редуктором/встроенным роторным приводом
Замкнутая система
Стандарт передачи данных EtherCAT
Не требует перенастройки
Высокий крутящий момент
Питание переменного тока
Режим контроля крутящего момента
Встроенный тормоз
Одновременное управление несколькими осями
Таблица компонентов комплекта замкнутой системы с шаговым двигателем
Стандартное исполнение
| Питание | Передача данных | Размер корпуса двигателя | Двигатель | Привод | Комплект |
|---|---|---|---|---|---|
| Перем. ток | Стандарт передачи данных EtherCAT | 60мм, 86мм | AiA-M-□MA | AiCA-D-□MA-EC | AiCA-□MA-EC |
| AiA-M-□LA | AiCA-D-□LA-EC | AiCA-□LA-EC |
Тип со встроенным тормозом
| Питание | Передача данных | Размер корпуса двигателя | Двигатель | Привод | Комплект |
|---|---|---|---|---|---|
| Перем. ток | Стандарт передачи данных EtherCAT | 60мм, 86мм | AiA-M-□MA-B | AiCA-D-□MA-B-EC | AiCA-□MA-B-EC |
| AiA-M-□LA-B | AiCA-D-□LA-B-EC | AiCA-□LA-B-EC |
Тип со встроенным редуктором
| Питание | Передача данных | Размер корпуса двигателя | Двигатель | Привод | Комплект |
|---|---|---|---|---|---|
| Перем. ток | Стандарт передачи данных EtherCAT | 60мм, 86мм | AiA-M-□LA-G5 | AiCA-D-□LA-EC | - |
| AiA-M-□LA-G7.2 | |||||
| AiA-M-□LA-G10 |
※ Тип со встроенным редуктором недоступен в составе комплекта. Приобретайте двигатель / привод по отдельности.
Двигатели со встроенным роторным приводом
| Питание | Передача данных | Размер корпуса двигателя | Двигатель | Привод | Комплект |
|---|---|---|---|---|---|
| Перем. ток | Стандарт передачи данных EtherCAT | 60мм | AiA-M-60LA-R5 | AiCA-D-60LA-EC | - |
| AiA-M-60LA-R7.2 | |||||
| AiA-M-60LA-R10 |
※ Двигатель со встроенным роторным приводом недоступен в составе комплекта. Приобретайте двигатель / привод по отдельности.
Управление замкнутой системой с шаговым двигателем
Система шагового двигателя обеспечивает высокоточное регулирование положения на основе сигналов обратной связи от встроенного энкодера без проблем с настройкой и колебаниями, характерных для стандартных серводвигателей.
Контроль посредством интерфейса передачи данных EtherCAT
Система двигателя серии AiC-EC способна управлять одновременным движением нескольких осей при скорости передачи данных посредством интерфейса EtherCAT, равной 100 Мбит/с. Система двигателя прошла проверку на соответствие требованиям EtherCAT Technology Group, что обеспечивает полную совместимость между первичными и вспомогательными устройствами.
Источник питания перем. тока
Системы шагового двигателя с замкнутым контуром с питанием переменным током поддерживают более высокий крутящий момент при высоких скоростях по сравнению с двигателями постоянного тока. Данные двигатели также не требуют отдельных источников питания, что упрощает процедуру установки.
;){kind=link}
;){kind=link}
;){kind=link}
;){kind=link}
-
Режим автоматического снижения тока
Режим автоматического снижения тока снижает ток при остановке двигателя (нулевая нагрузка) для минимизации выделения тепла.
-
Режим контроля крутящего момента
Режим контроля крутящего момента обеспечивает надлежащую работу оборудования путем поддержания начального крутящего момента, установленного во время работы двигателя.
;){kind=link}
;){kind=link}
-
Прилагаемый пакет ПО управления перемещениями (atMotion)
Интуитивно понятный пользовательский интерфейс ПО для управления перемещениями atMotion позволяет быстро задавать параметры и отслеживать данные.
-
Возможность заказа электродвигателя с встроенным тормозом
Двигатель со встроенным тормозом в сочетании с драйверами обеспечивает устойчивый контроль вертикальных нагрузок. Расположение тормоза в задней части двигателя позволяет легко подключаться к отдельному разъему тормоза.
