DPU Серия - Цифровые тиристорные регуляторы мощности
DPU Серия Цифровые тиристорные регуляторы мощности
Цифровые тиристорные регуляторы мощности серии DPU обеспечивают оптимальное и стабильное управление мощностью с минимальными помехами. В этих устройствах также используются различные способы и функции управления, включая плавный пуск, плавное увеличение/уменьшение мощности и аварийную сигнализацию.
Основные характеристики
- Высокопроизводительный процессор, обеспечивающий быстрое и точное цифровое регулирование
- Различные способы управления
- Фазовое управление, управление с обратной связью (постоянное напряжение / постоянный ток / постоянная мощность)
- Циклическое управление с контролем пересечения нуля (с фиксированным / переменным периодом)
Управление включением/выключением с привязкой к точке пересечения нуля - Улучшенная ремонтопригодность благодаря встроенному быстродействующему предохранителю и простой замене предохранителя
- Модель с интерфейсом связи: RS485 (протокол Modbus RTU)
- Различные входы управления и цифровые входы (DI) Входы управления: аналоговые (ток, напряжение), ВКЛ./ВЫКЛ. (импульс напряжения, без напряжения), интерфейс связи (RS485), сопротивление
- Цифровой вход: Переключение АВТОМАТИЧЕСКИЙ/РУЧНОЙ, переключение ПУСК/СТОП, сброс, удержание выхода, задание уставки (SP) (можно настроить 6 уставок) - Различные аварийные сигналы
- Перегрузка по току, перенапряжение, перегорание предохранителя, перегрев радиатора, неисправность устройства, обрыв в цепи нагревателя (обнаружение частичного обрыва нагревателя) - Повышенное удобство за счет отделения рабочей части
- Применимая нагрузка
- Нагревательные элементы печей из суперкантала, платины, молибдена, углерода никеля, хрома; галогенные лампы накаливания и т. д.
Управление с обратной связью
Входные сигналы разного типа
Высокая точность выходного сигнала
Коммуникационный интерфейс RS485(Modbus RTU)
Специальное ПО

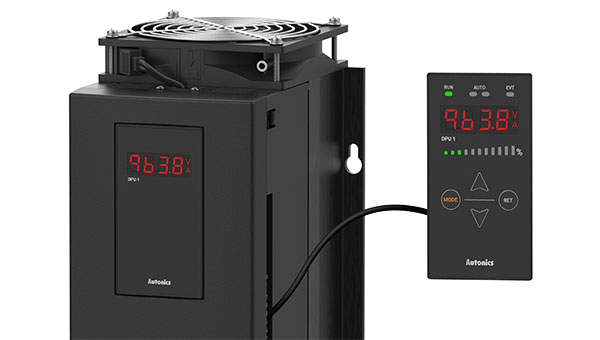

Удобная установка благодаря дистанционному дисплею
Пользователи могут удаленно контролировать устройства и управлять ими, устанавливая дистанционный дисплей на отдельных панелях управления.
;){kind=link}
Различные способы управления
Для стабильного управления нагрузкой доступны управление включением/выключением с привязкой к точке пересечения нуля, стандартное управление, управление с обратной связью и циклическое управление с контролем пересечения нуля (с фиксированным / переменным периодом).

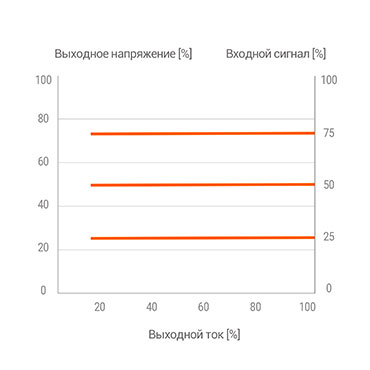

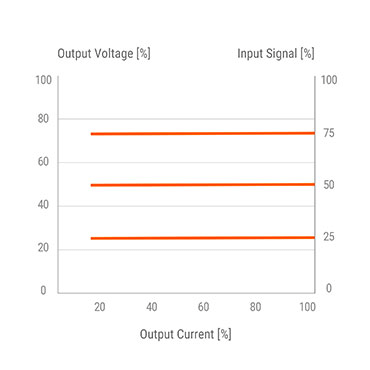

Режим стабилизации напряжения с обратной связью
В этом режиме осуществляется стабилизация выходного напряжения относительно заданного входного сигнала при изменении напряжения источника питания или сопротивления нагрузки с низким ТКС (железо, хром, нихром и т.д.)

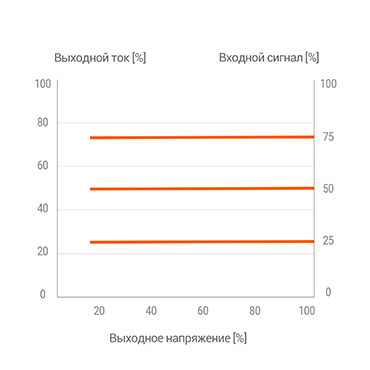

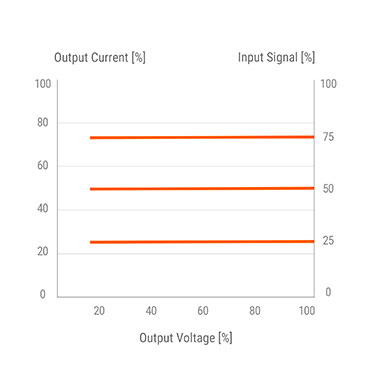

Режим стабилизации тока с обратной связью
В этом режиме осуществляется стабилизация тока относительно заданного входного сигнала при изменении напряжения источника питания или сопротивления нагрузки (платина, молибден, вольфрам и т.д.) с широким диапазоном ТКС (6–12-кратное изменение сопротивления по сравнению с сопротивлением при нормальной температуре)

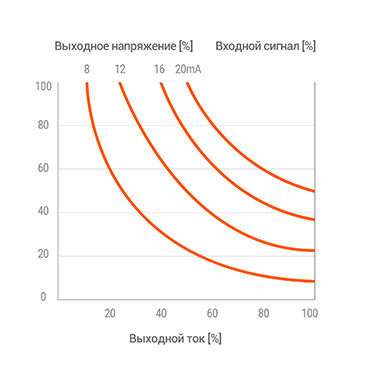

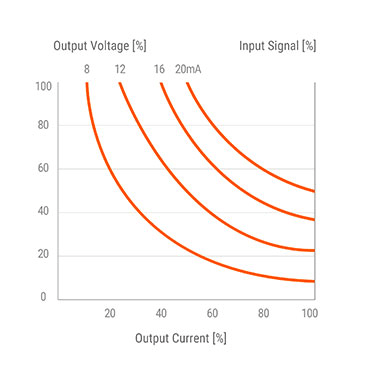

Режим стабилизации мощности
В этом режиме осуществляется стабилизация мощности относительно заданного входного сигнала при изменении напряжения источника питания или сопротивления нагрузки. Идеально подходит для больших нагревателей, сопротивление которых сильно меняется при перегреве, например в устройствах на основе карбида кремния (SiC).
;){kind=link}
;){kind=link}
;){kind=link}
Управление с переключением при пересечении нуля (фиксированный цикл)
Управление нагрузкой осуществляется посредством повторения циклов включения/выключения в зависимости от входного управляющего сигнала (60 периодов).

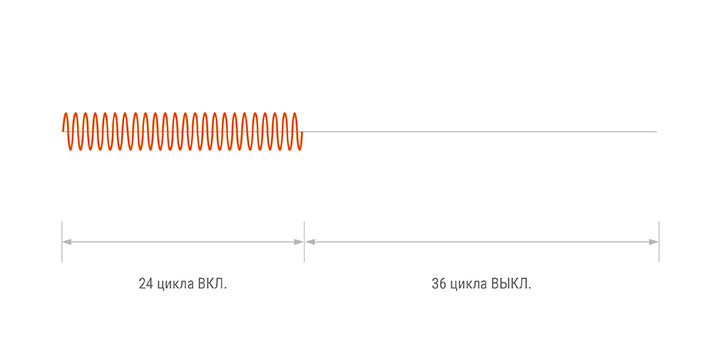

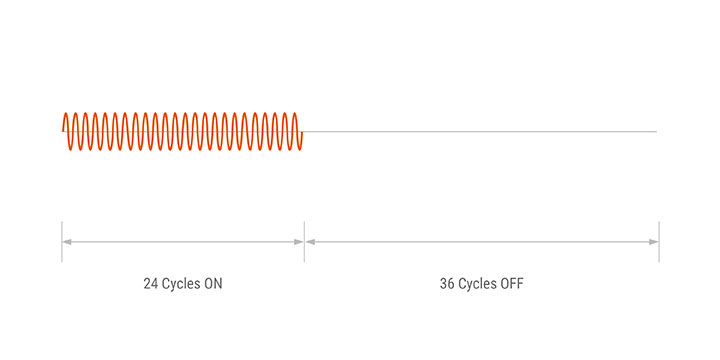

Пример. Управление с фиксированным циклом (60 периодов) - значение управляющего выхода составляет 40%

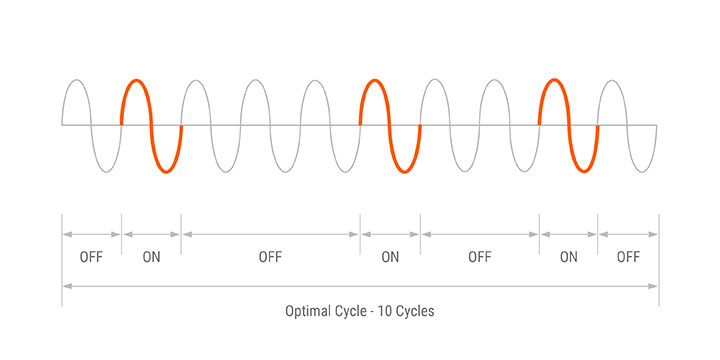

Режим управления с переключением при пересечении нуля (переменный цикл)
Управление нагрузкой осуществляется посредством повторения синусоидальных циклов включения/выключения относительно входного управляющего сигнала при минимальном количестве периодов
Пример. Управление с переменным циклом - значение управляющего выхода составляет 40%
;){kind=link}
;){kind=link}
Доступны различные функции
Доступны различные удобные функции, в том числе плавный запуск, плавное увеличение/уменьшение мощности, коррекция наклона характеристики входного/входного сигнала, возможность задания нескольких уставок (SP), автоматическое определение полной нагрузки и многое другое.

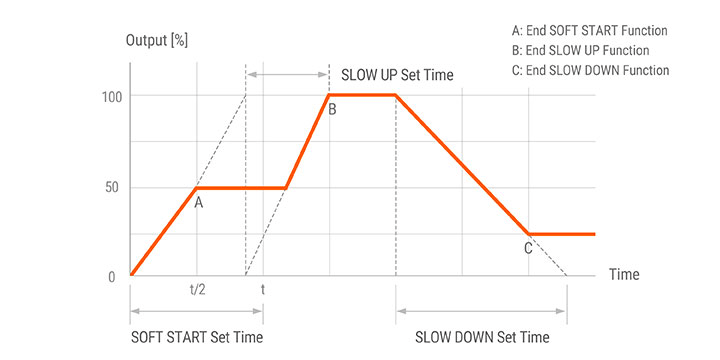

Плавное повышение/плавное понижение
Эти функции используются для защиты нагрузки от пусковых токов во время включения.

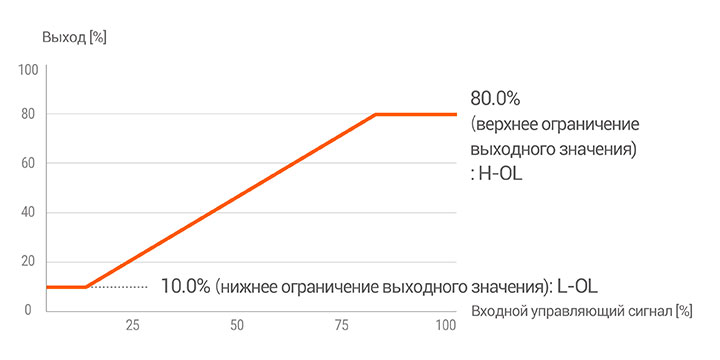

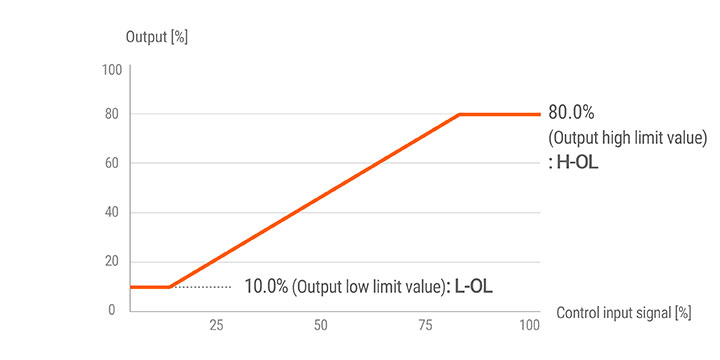

Верхнее/нижнее ограничение выходного сигнала
Эта функция используется для защиты нагрузки посредством ограничения диапазона выходного сигнала.
;){kind=link}
;){kind=link}

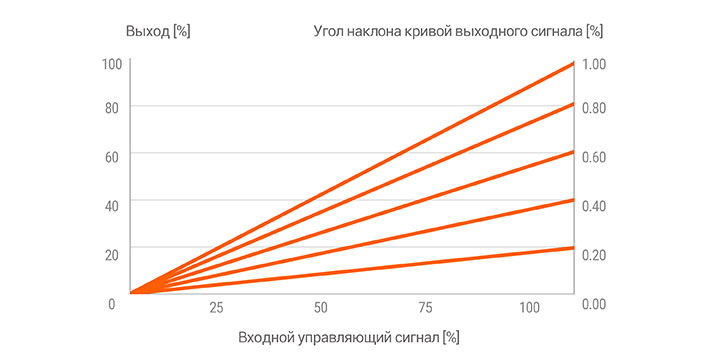

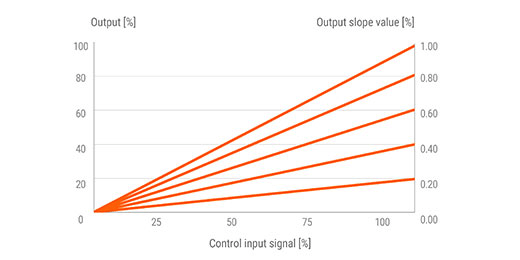

Настройка угла наклона выходного сигнала
Эта функция используется для установки соотношения между значениями 0.0 и 1.0 выходного сигнала относительно входного управляющего сигнала.

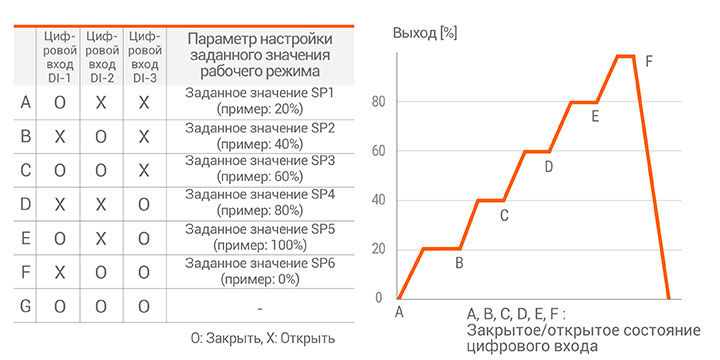

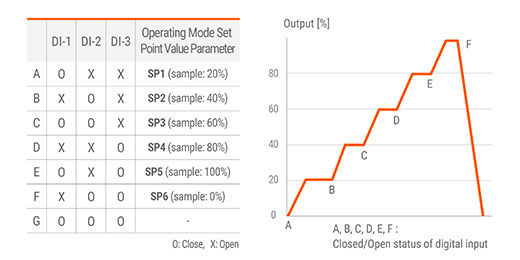

Несколько точек заданных значений
Установка до 6 точек заданных значений; управление выходом можно осуществлять на основании состояния 3 цифровых входов.
;){kind=link}
;){kind=link}

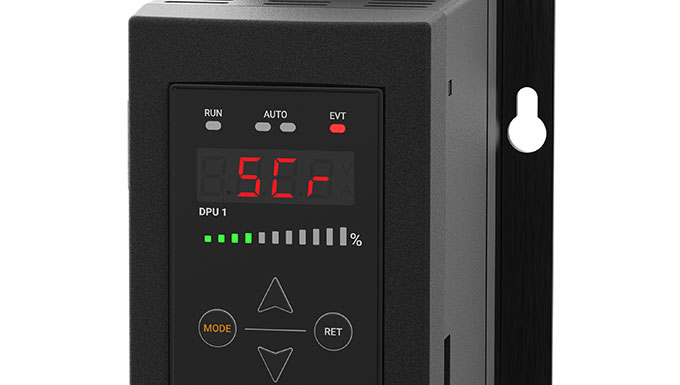

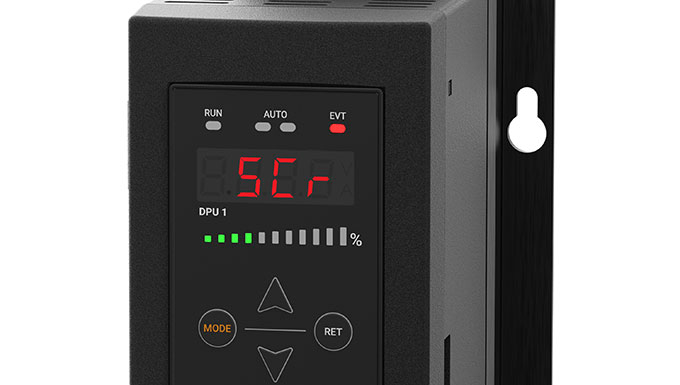

Различные виды аварийных сигналов
Для обеспечения безопасной работы доступны различные аварийные сигналы, в том числе сигнал перегрузки по току, сигнал перенапряжения, сигнал отсоединения предохранителя, сигнал перегрева радиатора, сигнал отсоединения нагревателя и многое другое.

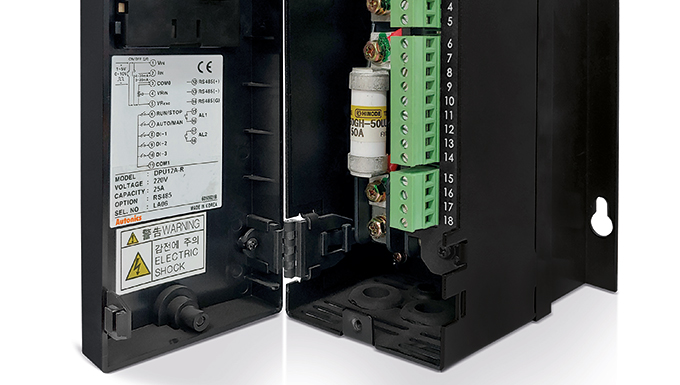

Простая замена предохранителя
Корпус открытого типа позволяет пользователю легко заменить предохранитель в регуляторе мощности.
;){kind=link}
;){kind=link}
