SPR3 Серия - Компактные трехфазные регуляторы мощности
SPR3 Серия Компактные трехфазные регуляторы мощности
Благодаря тонкому корпусу шириной всего 103 мм трехфазные регуляторы мощности SPR3 являются оптимальным решением для установки в условиях ограниченного пространства. Светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора. В этих регуляторах имеются функции управления фазой, циклом, включением и выключением, а также дополнительная возможность использования обратной связи (постоянный ток, постоянное напряжение, постоянная мощность), что гарантирует точное и стабильное управление мощностью. Благодаря высокому КПД эти трехфазные регуляторы мощности идеально подходят для использования в системах передачи и распределения электроэнергии.
Основные характеристики
- Компактный и тонкий корпус
- Светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора.
- Стабильное управление благодаря использованию обратной связи (постоянный ток, постоянное напряжение, постоянная мощность)
- Доступны модели с коммуникационным выходом: RS485 (Modbus RTU)
- Настройка параметров посредством ПК (интерфейс RS485)
: Бесплатная программа настройки устройства (DAQ Master) - Различные функция сигнализации (выход аварийной сигнализации)
: превышение тока, превышение напряжения, обрыв цепи нагревательных элементов, перегорание предохранителя, перегрев радиатора, неисправность выпрямителя (SCR) - Удобный монтаж благодаря монтажным кронштейнам
- Простая замена предохранителя и техническое обслуживание
- Межфазная изоляция входит в комплект поставки
- Высокопроизводительный тиристор SCR (IXYS)
Компактный корпус
Яркий светодиодный дисплей
Использование обратной связи
Погрешность на выходе
Коммуникационный интерфейс RS485 (Modbus RTU)
Специальное ПО

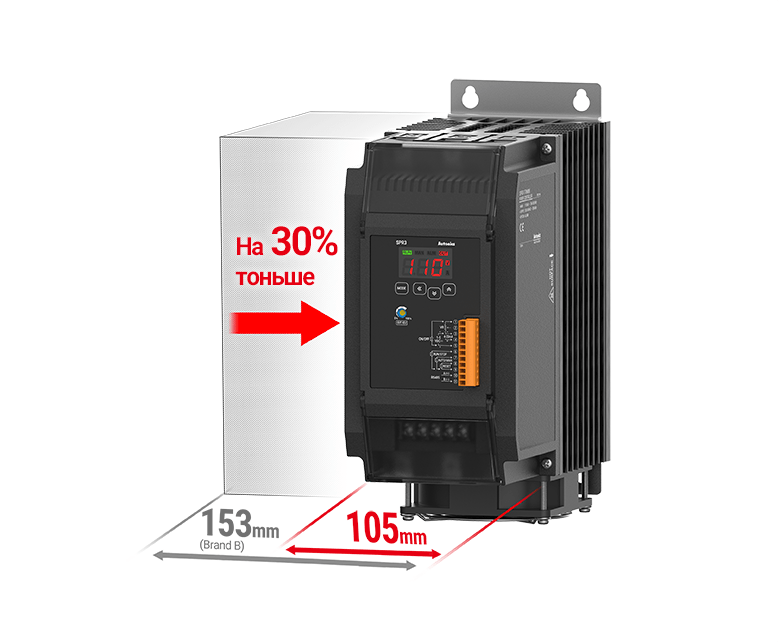

Компактный размер: ширина всего 105 мм
Регуляторы мощности серии SPR3 примерно на 30% тоньше, чем аналогичные модели других брендов, что упрощает установку в условиях ограниченного пространства.
※ только модели 25 A / 35 A / 50 A / 70 A

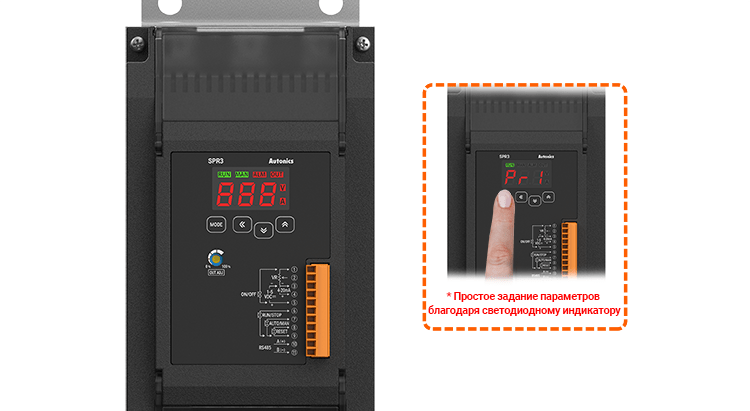

Яркий светодиодный дисплей
3-разрядный 7-сегментный светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора без необходимости подключения внешнего индикатора.
Дополнительная возможность использования обратной связи
В регуляторах серии SPR3 имеются функции управления фазой, циклом, включением и выключением, а также дополнительная возможность использования обратной связи, позволяющей обеспечить на выходе постоянные уровни тока, напряжения и мощности с погрешностью ±3%. Эти регуляторы могут работать с различными типами нагрузки, включая компоненты из нихрома, молибдена и карбида кремния.
-

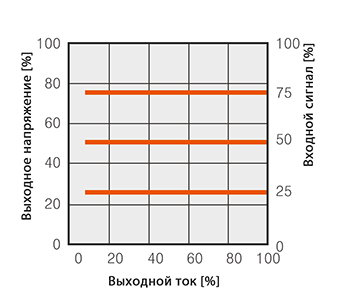

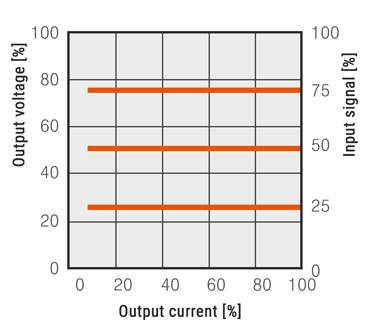

Использование обратной связи для обеспечения постоянного уровня напряжения
В этом режиме поддерживается постоянное, относительно опорного входного сигнала, выходное напряжение при изменении напряжения источника питания или сопротивления нагрузки при использовании материалов (железа, хрома, нихрома и т.д.) с низким температурным коэффициентом электрического сопротивления
-

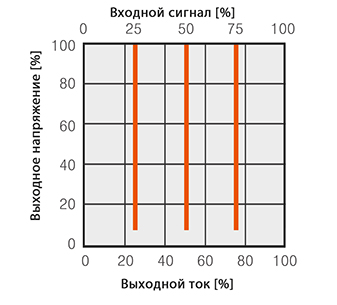

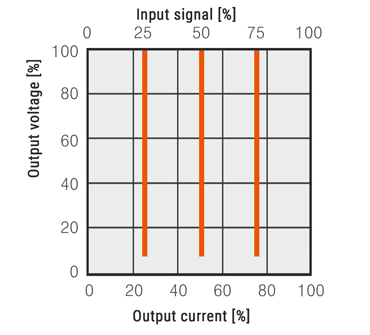

Использование обратной связи для обеспечения постоянного уровня тока
В этом режиме поддерживается постоянный, относительно опорного входного сигнала, выходной ток при изменении напряжения источника питания или сопротивления нагрузки при использовании материалов (платины, молибдена, вольфрама и т.д.) с высоким температурным коэффициентом электрического сопротивления (6–12-кратное изменение сопротивления по сравнению с сопротивлением при нормальной температуре).
-

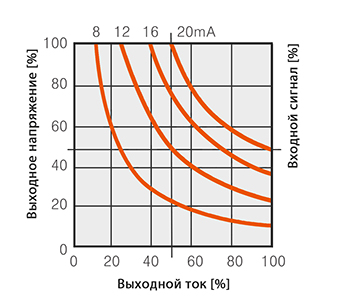

Использование обратной связи для обеспечения постоянного уровня тока
В этом режиме поддерживается постоянный, относительно опорного входного сигнала, выходной ток при изменении напряжения источника питания или сопротивления нагрузки. Идеально подходит для больших нагревателей, сопротивление которых сильно меняется при перегреве, например в устройствах на основе карбида кремния (SiC).
Различные функции
В этих регуляторах мощности предусмотрены различные рабочие функции, такие как плавный пуск, плавное увеличение/уменьшение мощности, корректировка входного сигнала и наклона характеристики входного сигнала. Эти функции обеспечивают повышение безопасности работы, защиту нагрузки и точное управление мощностью.
-

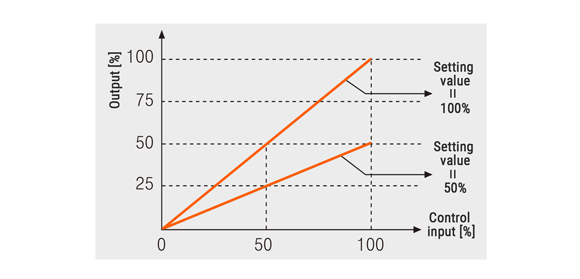

Предельное выходное значение
Предельное выходное значение мощности, подаваемой в нагрузку в соответствие с соотношением: [опорное значение на входе (%) x РЕГ. ВЫХ. (%) = выходное значение]. Даже когда опорное значение на входе равно 100%, если коэффициент РЕГ. ВЫХ. равен 50%, выходное значение останется на уровне 50%.
-

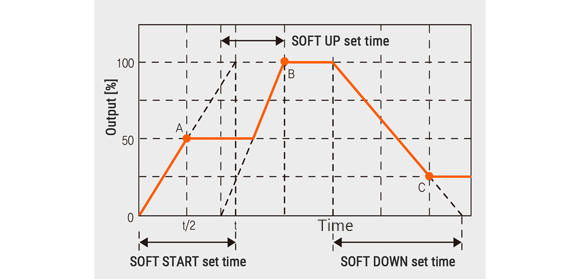

Плавное увеличение/уменьшение мощности
Используется для защиты нагрузки от пускового тока в режиме запуска (RUN).
-

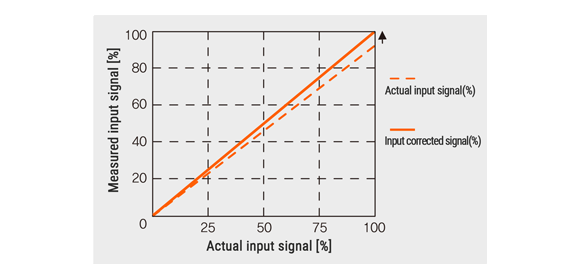

Коррекция входного сигнала
Используется для коррекции разницы между фактическим и измеряемым значением входного сигнала.
-

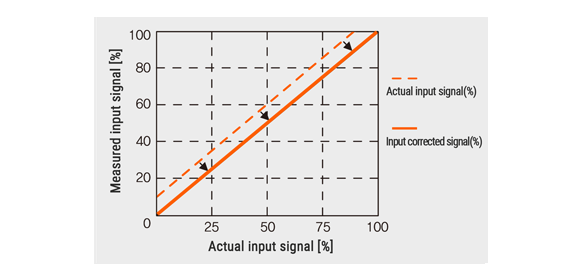

Коррекция наклона характеристики входного сигнала
Используется для коррекции выходного сигнала в зависимости от разницы между фактическим и измеряемым значением входного сигнала.

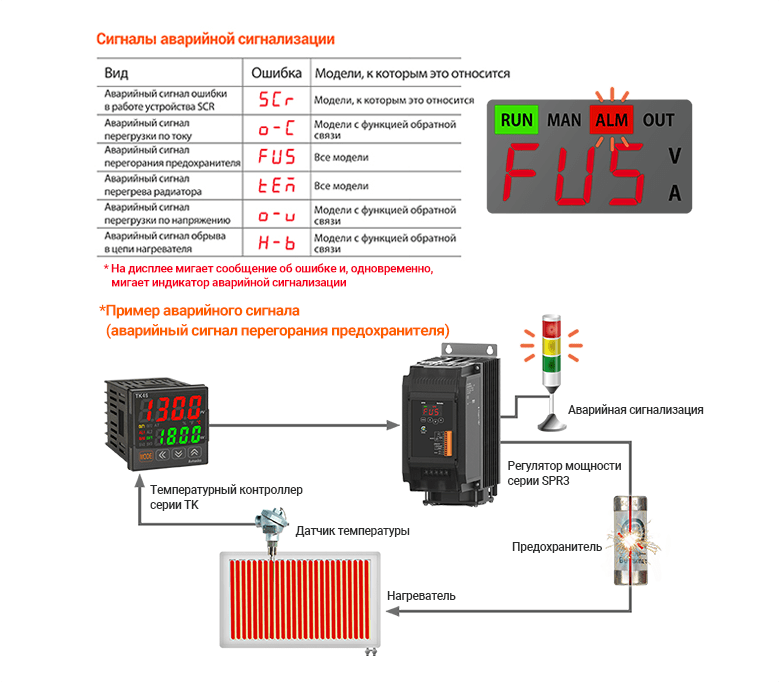

Различные функции аварийной сигнализации
При возникновении ошибок в работе, таких как перегрузка по току, напряжению, перегорание предохранителя, ошибка в SCR, перегрев радиатора или обрыв в цепи нагревателя, на экран выводятся сообщения об ошибках, которые мигают одновременно с индикатором аварийной сигнализации (ALM).

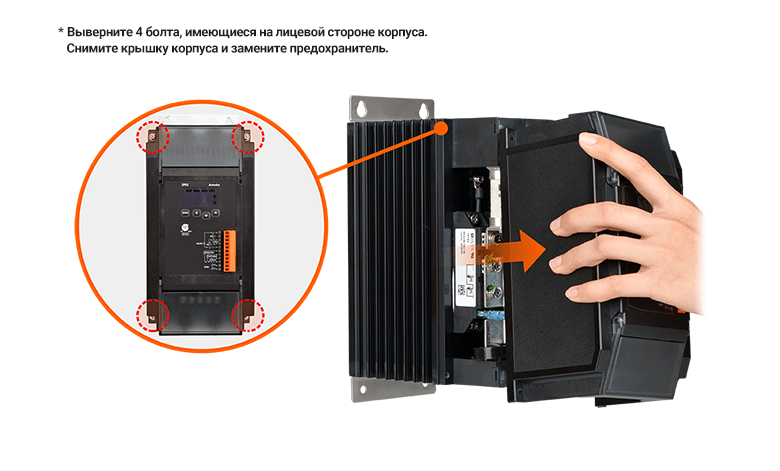

Простая замена предохранителя
В моделях регуляторов мощности с встроенным предохранителем его можно легко заменить.

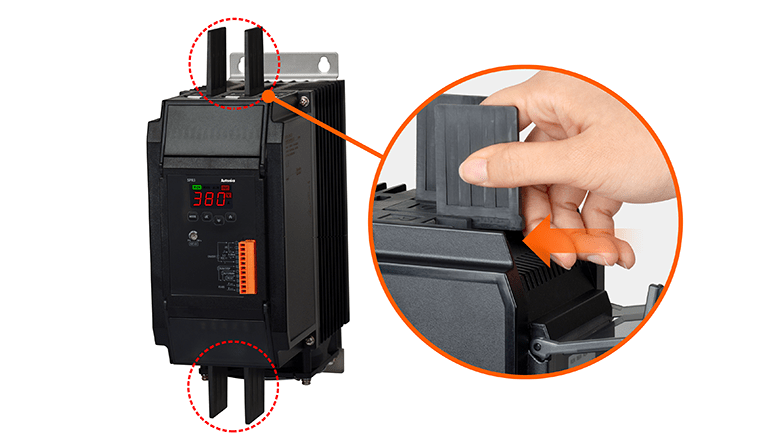

Межфазная изоляция (входит в комплект поставки)
Для изоляции фаз и снижения влияния, исходящего от соседних проводников, можно использовать межфазную изоляцию. Межфазная изоляция просто устанавливается и демонтируется.
