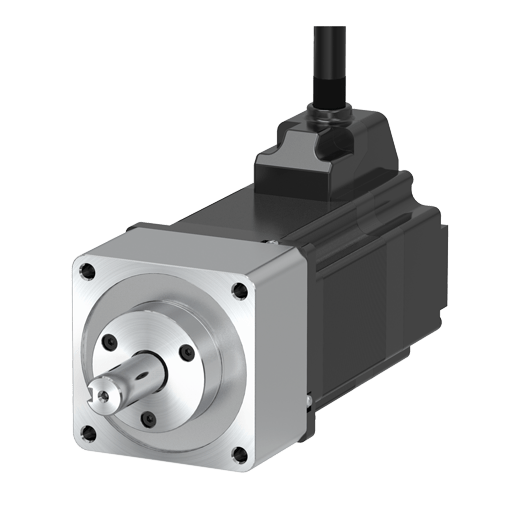

Ai-M-G/R Серия - 2-фазный шаговый двигатель с обратной связью, встроенным редуктором/приводным устройством
Ai-M-G/R Серия 2-фазный шаговый двигатель с обратной связью, встроенным редуктором/приводным устройством
2-фазные шаговые двигатели с обратной связью, встроенным редуктором/приводным устройством серии Ai-M-G/R доступны в корпусах типоразмеров □ 42 мм, □ 60 мм. Двигатели серии Ai-M-G/R - оптимальное решение для компактных систем с повышенным моментом, размещаемых в условиях ограниченного пространства. Системы с встроенным приводным устройством - превосходное решение ввиду удобства монтажа, эксплуатации и высокой надежности.
Основные характеристики
- Двигатель с встроенным планетарным редуктором (Ai-M-G)
- Двигатель с встроенным приводным устройством (Ai-M-R)
- Типоразмеры: □ 42 мм, □ 60 мм
- Совместимые драйверы двигателей: Серии AiS-D, AiC-D, AiC-D-CL, Серия AiC-EC
Схема комплектации системы с шаговым двигателем и обратной связью
- Модель с встроенным редуктором
| Питание | Вход сигнала драйвера | Размер корпуса электродвигателя | Двигатель | Драйвер | Комплект | |
|---|---|---|---|---|---|---|
| Постоянный ток | Исполнение с импульсным входом | 42mm, 60mm | Ai-M-□MA-G5 | AiS-D-□MA | - | |
| Ai-M-□MA-G7.2 | ||||||
| Ai-M-□MA-G10 | ||||||
| С встроенным контроллером | RS-485 | 42mm, 60mm | Ai-M-□MA-G5 | AiC-D-□MA | - | |
| Ai-M-□MA-G7.2 | ||||||
| Ai-M-□MA-G10 | ||||||
| Коммуникационный протокол (сеть) CC-Link | 42mm, 60mm | Ai-M-□MA-G5 | AiC-D-□MA-CL | - | ||
| Ai-M-□MA-G7.2 | ||||||
| Ai-M-□MA-G10 | ||||||
| Стандарт передачи данных EtherCAT | 42mm, 60mm | Ai-M-□MA-G5 | AiC-D-□MA-B-EC | - | ||
| Ai-M-□MA-G7.2 | ||||||
| Ai-M-□MA-G10 | ||||||
※ Встроенная передача недоступна в составе комплекта. Заказывайте двигатели и драйверы отдельно.
※ Стандарт передачи данных EtherCAT совместим только с драйверами двигателей с о встроенным тормозом. Перед оформлением заказа проверьте следующие параметры:
- Модели с встроенным приводным устройством
| Питание | Вход сигнала драйвера | Размер корпуса электродвигателя | Двигатель | Драйвер | Комплект | |
|---|---|---|---|---|---|---|
| Постоянный ток | Исполнение с импульсным входом | 60mm | Ai-M-60MA-R5 | AiS-D-60MA | - | |
| Ai-M-60MA-R7.2 | ||||||
| Ai-M-60MA-R10 | ||||||
| С встроенным контроллером | RS-485 | 60mm | Ai-M-60MA-R5 | AiC-D-60MA | - | |
| Ai-M-60MA-R7.2 | ||||||
| Ai-M-60MA-R10 | ||||||
| Коммуникационный протокол (сеть) CC-Link | 60mm | Ai-M-60MA-R5 | AiC-D-60MA-CL | - | ||
| Ai-M-60MA-R7.2 | ||||||
| Ai-M-60MA-R10 | ||||||
| Стандарт передачи данных EtherCAT | 60mm | Ai-M-60MA-R5 | AiC-D-60MA-B-EC | - | ||
| Ai-M-60MA-R7.2 | ||||||
| Ai-M-60MA-R10 | ||||||
※ Встроенный поворотный привод недоступен в составе комплекта. Заказывайте двигатели и драйверы отдельно.
※ Стандарт передачи данных EtherCAT совместим только с драйверами двигателей со встроенным тормозом. Перед оформлением заказа проверьте все параметры.
-
Компактная конструкция
В моделях этой серии редуктор/приводное устройство устанавливаются на двигатель; за счет малых размером и массы упрощается процесс монтажа системы в условиях ограниченного пространства.
